Tấm grating inox
Trong các thiết kế hạ tầng nhà xưởng hiện đại, khu vực cầu thang đường đi trên cao và hệ thống rãnh thoát nước chịu tải trọng lớn, tấm grating inox là giải pháp kỹ thuật ưu việt thay thế hoàn toàn cho grating thép mạ kẽm hay tấm bê tông truyền thống. Sản phẩm đảm bảo khả năng chống trượt, không bị hoen gỉ rủ mục dưới tác động của hóa chất và đáp ứng các tiêu chuẩn vệ sinh an toàn thực phẩm khắt khe. Công ty TNHH Kỹ Thương Tân Tiến mang đến cái nhìn toàn diện từ cấu tạo, bảng tra quy cách kích thước, công thức tính trọng lượng cho tới bảng báo giá gia công mới nhất.
Mục Lục Bài Viết
- 1. Tấm grating inox là gì? Cấu tạo & Công nghệ hàn liên kết
- 2. Phân loại tấm grating inox theo mác thép vật liệu (304, 316, 201)
- 3. So sánh chuyên sâu giữa Tấm grating inox và Tấm grating thép mạ kẽm / Gang đúc
- 4. Bảng tra quy cách & kích thước tấm grating inox thông dụng
- 5. Công thức tính trọng lượng tấm grating inox chuẩn xác
- 6. Báo giá gia công tấm grating inox mới nhất tại Inox Tân Tiến
- 7. Quy trình thi công, nghiệm thu chịu tải & chứng nhận CO/CQ
- 8. Các câu hỏi thường gặp (FAQ)

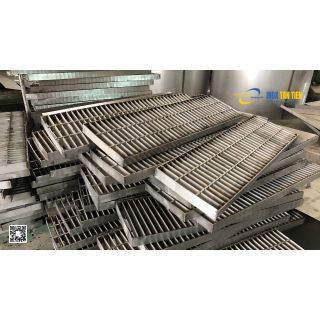

1. Tấm grating inox là gì? Cấu tạo & Công nghệ hàn liên kết

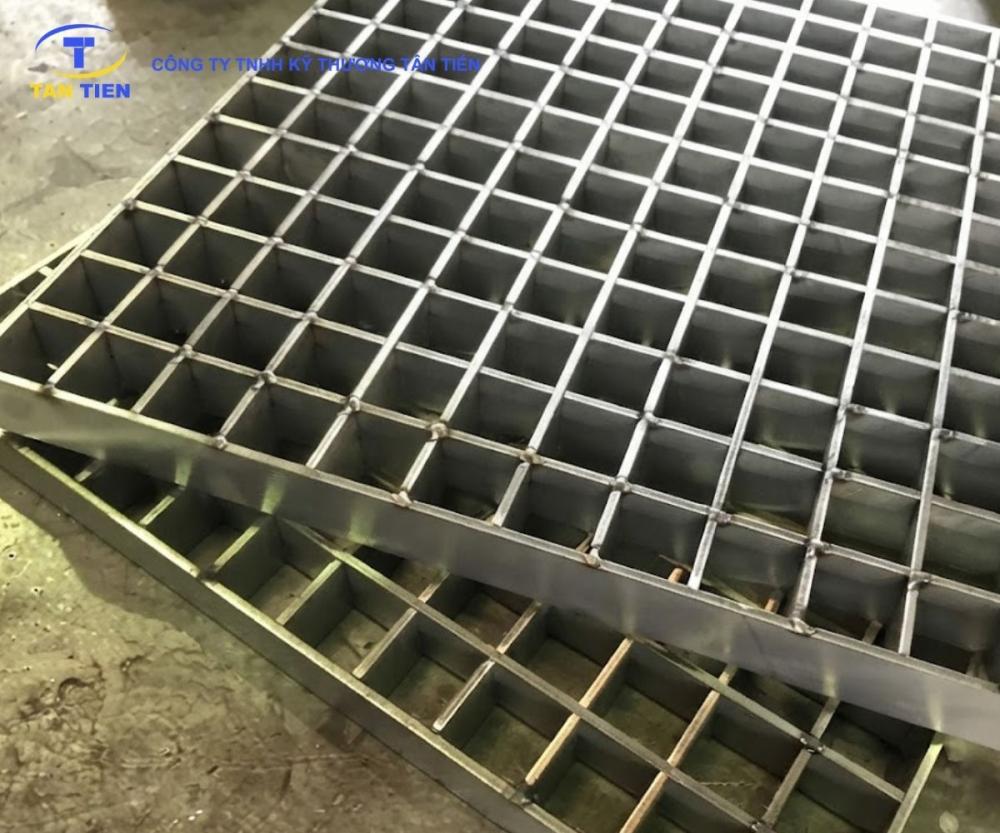

Tấm grating inox là kết cấu tấm lưới thép không gỉ được tạo thành từ hàng loạt các thanh phẳng chịu lực (Flat Bar) xếp dựng đứng song song với khoảng cách đều nhau (bước sóng a), đan chéo với các thanh ngang tròn/vuông hoặc thanh vặn xoắn (bước sóng b) bằng công nghệ hàn TIG cao tần hoặc hàn áp lực tự động.

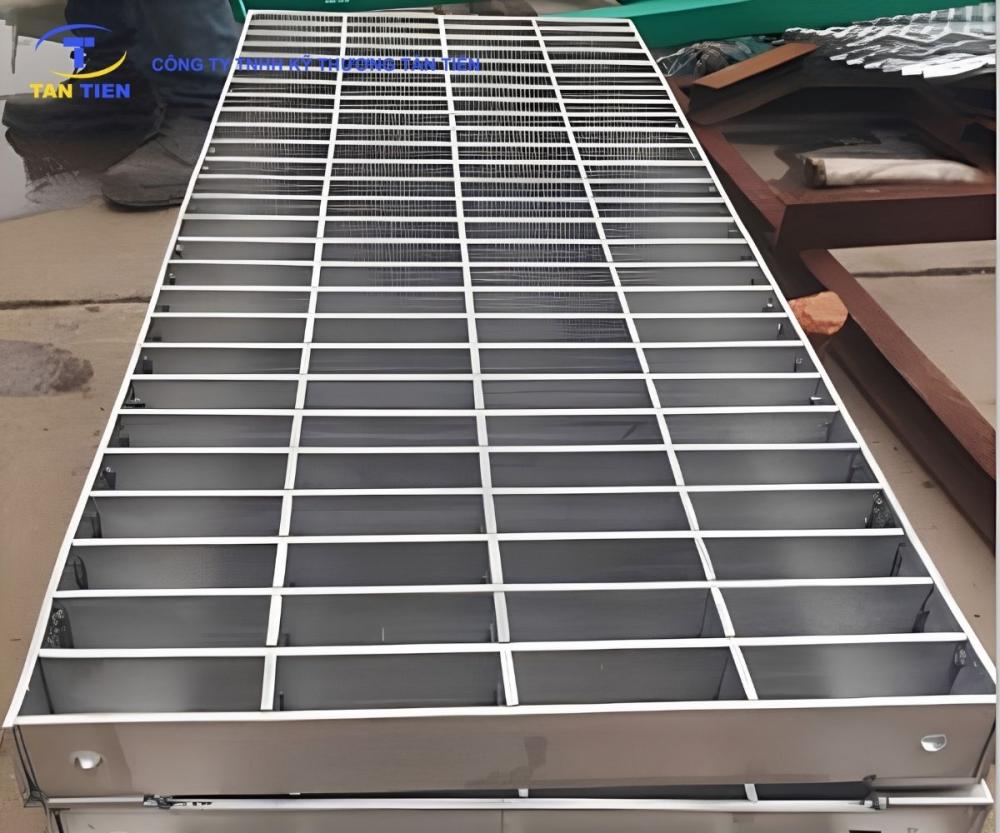

1.1. Các chi tiết cấu thành tấm grating inox
Một tấm grating inox hoàn chỉnh đạt chuẩn chịu lực công nghiệp bao gồm 3 thành phần chính:
- Thanh chịu lực (Load-bearing Bar): Là các thanh inox phẳng (thanh Flat/La) đặt theo chiều dọc hướng chịu tải. Đây là bộ phận gánh toàn bộ trọng lượng người đi lại hoặc xe nâng/xe tải đi qua. Bề mặt thanh chịu lực có thể dập gờ răng cưa (Serrated Bar) để gia tăng khả năng chống trượt tối đa.
- Thanh đan liên kết (Cross Bar): Là các thanh inox tròn (phi 6mm, phi 8mm) hoặc thanh vuông vặn xoắn đan ngang cố định khoảng cách giữa các thanh chịu lực, giữ khung grating không bị xô lệch hay xoắn vặn.
- Thanh bao viền (Binding Bar): Thanh inox dập phẳng hoặc thanh V đúc được hàn kín bọc quanh 4 cạnh của tấm grating, giúp cố định toàn bộ kết cấu thành một khối rắn chắc và tăng độ an toàn khi vận chuyển, lắp đặt.
1.2. Các ứng dụng cốt lõi của tấm grating inox
- Sàn thao tác công nghiệp (Walkway Grating): Lắp đặt trên các tầng tháp chưng cất, bồn bể hóa chất, nhà máy bia, xưởng dược phẩm giúp công nhân di chuyển an toàn, thông thoáng ánh sáng và không đọng nước.
- Nắp mương thoát nước & Nắp hố ga (Drainage Grating): Đặt âm sàn rãnh thoát nước nhà xưởng, đường nội bộ. Chịu tải trọng xe nâng từ 2.5 - 5 tấn và xe tải container cán qua mà không móp méo.
- Bậc cầu thang công nghiệp (Stair Treads): Thiết kế mặt bậc cầu thang đan lưới kết hợp gờ chống trượt mũi bậc, đảm bảo độ bám tuyệt đối cho giày bảo hộ lao động.
2. Phân loại tấm grating inox theo mác thép vật liệu (304, 316, 201)
Môi trường vận hành của tấm grating rất đa dạng, từ sàn nhà xưởng khô ráo đến các bể sục khí hóa chất đầm mặn. Tùy theo tính chất môi trường, quý khách có thể chọn mác thép dập thanh trong danh mục vật tư inox của Tân Tiến:
- Tấm grating inox 304: Mác thép "quốc dân" chiếm hơn 85% sản lượng tiêu thụ. Kháng hoen gỉ tuyệt đối dưới tác động của mưa nắng ngoài trời, hơi ẩm, hóa chất tẩy rửa nhẹ và dung dịch hữu cơ thực phẩm. Quý khách có thể xem thêm quy cách mác thép này tại bài viết ống inox 304.
- Tấm grating inox 316: Mác thép cao cấp bổ sung 2 - 3% nguyên tố Molybden. Kháng ăn mòn lỗ tuyệt đối trong môi trường nước biển, giàn khoan Dầu khí, nhà máy sản xuất hóa chất nặng, xưởng mạ axit. Chi tiết xem tại bài viết ống inox 316.
- Tấm grating inox 201: Chịu lực kéo cơ học cực tốt, giá thành rẻ. Phù hợp làm sàn thao tác khô ráo trong nhà hoặc rãnh cáp không tiếp xúc nước thải axit hay độ ẩm cao. Xem chi tiết tại bài viết ống inox 201.

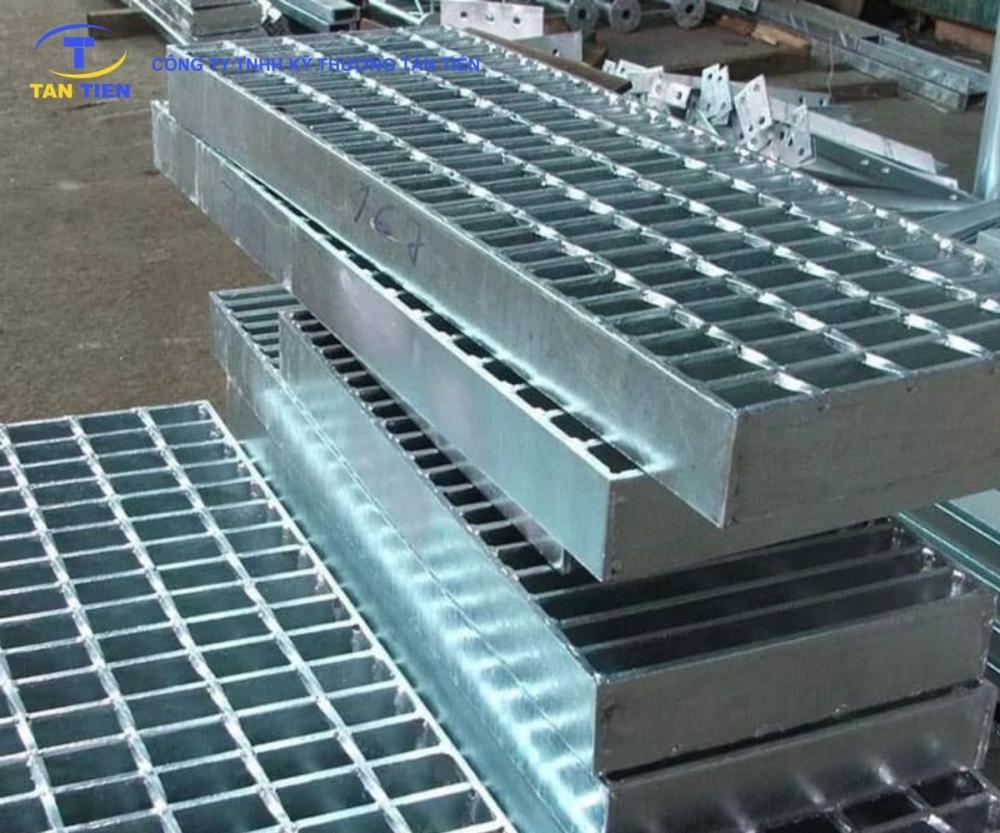

3. So sánh chuyên sâu giữa Tấm grating inox và Tấm grating thép mạ kẽm / Gang đúc
Nhằm hỗ trợ các kỹ sư thiết kế và chủ đầu tư có góc nhìn toàn diện về hiệu quả kinh tế lâu dài, bảng so sánh dưới đây làm rõ sự khác biệt giữa các dòng vật liệu sàn thao tác:
| Tiêu chí so sánh | Tấm Grating Inox (304 / 316) | Tấm Grating Thép Mạ Kẽm Nhúng Nóng | Nắp Mương Gang Đúc |
|---|---|---|---|
| Tuổi thọ vận hành | Từ 30 đến 50 năm (Bền bỉ vĩnh cửu). | Từ 7 đến 15 năm (Lớp mạ dễ bong). | Từ 10 đến 15 năm. |
| Khả năng chống oxy hóa | Kháng axit, nước mặn, hóa chất tuyệt đối. | Bị gỉ vàng tại các vị trí va đập bong mạ. | Bị hoen gỉ mảng lớn, bám bẩn đen. |
| Thẩm mỹ & Vệ sinh an toàn | Bề mặt sáng bóng, đạt chuẩn FDA/GMP thực phẩm. | Bề mặt xám mờ, dễ bám dầu mỡ khó rửa. | Thô ráp, nặng nề, khó tháo nhấc vệ sinh. |
| Khả năng thông thoáng | Độ thông thoáng khí & nước đạt 80 - 90%. | Độ thông thoáng đạt 80 - 90%. | Diện tích lỗ thoát nhỏ (chỉ 30 - 40%). |
| Tổng chi phí đầu tư | Chi phí ban đầu cao nhưng không tốn chi phí thay mới. | Chi phí ban đầu trung bình, cần thay mạ lại. | Chi phí trung bình, phát sinh chi phí thay mới. |
Đối với hệ dầm khung đỡ sàn thao tác grating đúc âm bê tông xưởng, quý khách có thể kết hợp sử dụng cùng quy cách tại bài viết thanh V đúc hoặc bài viết thanh U đúc để thiết kế khung chịu lực đồng bộ.

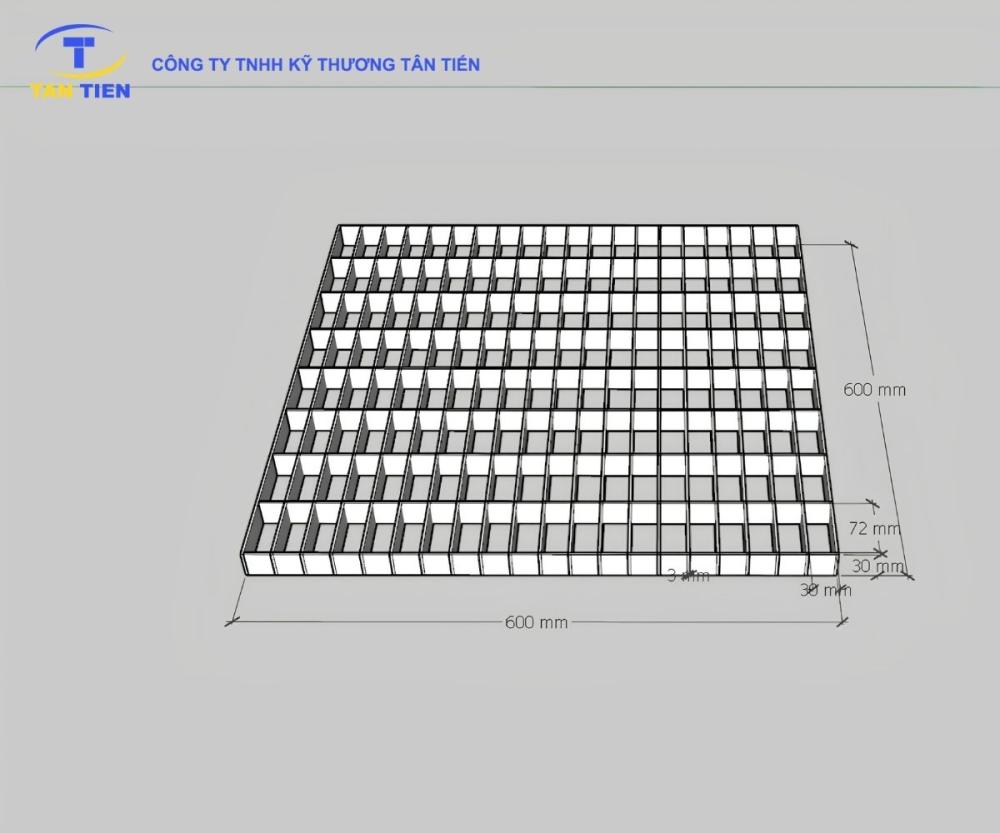

4. Bảng tra quy cách & kích thước tấm grating inox thông dụng
Tấm grating inox được gia công sản xuất từ phôi inox chuẩn quốc tế ASTM A240, ASTM A276 hoặc JIS G4305. Dưới đây là bảng thông số quy cách khoảng cách bước đan và kích thước thanh La chịu lực thông dụng:
Bảng tra thông số kích thước thanh chịu lực & khoảng cách bước đan grating inox (Đơn vị: mm):
| Quy cách thanh La chịu lực (Cao x Dày) | Bước đan thanh chịu lực (Pitch a) | Bước đan thanh ngang (Pitch b) | Mã hiệu chuẩn (Ký hiệu) | Khả năng chịu tải trọng tương ứng |
|---|---|---|---|---|
| 25 x 3.0 mm | 30 mm | 50 / 100 mm | FB25x3 - P30/100 | Sàn thao tác người đi lại (200 - 400 kg/m2) |
| 30 x 3.0 mm | 30 mm | 50 / 100 mm | FB30x3 - P30/100 | Sàn thao tác, xe đẩy hàng nhẹ (500 kg/m2) |
| 30 x 5.0 mm | 30 mm | 50 / 100 mm | FB30x5 - P30/100 | Nắp mương rãnh, xe nâng tay (1.5 - 2.5 tấn) |
| 40 x 5.0 mm | 30 mm | 50 / 100 mm | FB40x5 - P30/100 | Nắp mương xưởng, xe nâng 3 - 5 tấn đi qua |
| 50 x 5.0 mm | 30 / 40 mm | 50 / 100 mm | FB50x5 - P30/100 | Nắp mương chịu tải nặng, xe tải 10 tấn |
| 60 x 6.0 mm | 30 / 40 mm | 50 / 100 mm | FB60x6 - P30/100 | Sàn chịu tải cực đại, xe container cắt ngang |
*Ghi chú: Xưởng Inox Tân Tiến sở hữu hệ thống máy cắt Flat chuyên dụng và dàn máy hàn TIG công suất lớn, nhận gia công tấm grating inox theo mọi khổ tấm đặc thù (ví dụ: 1000x1000mm, 1000x6000mm...) theo đúng bản vẽ thiết kế của quý khách.
5. Công thức tính trọng lượng tấm grating inox chuẩn xác
Công thức tính khối lượng lý thuyết hỗ trợ bộ phận thu mua kiểm tra dự toán chi phí vật tư và tính toán tải trọng kết cấu khung đỡ:
Trọng lượng tấm (kg) = (N_la × W_la × H_la × L × 0.00793) + Trọng lượng thanh đan & bao viền
Trong đó:
- N_la: Số lượng thanh La chịu lực xếp song song trong tấm grating. N_la = (Chiều rộng tấm / Khoảng cách bước đan a) + 1.
- W_la: Độ dày của thanh La chịu lực (tính bằng mm).
- H_la: Chiều cao của thanh La chịu lực (tính bằng mm).
- L: Chiều dài của tấm grating inox (tính bằng mét - m).
- 0.00793: Hằng số khối lượng riêng chuẩn của inox mác 304 (tương ứng 7.93 g/cm3). Với mác 316, áp dụng hằng số 0.00798.
- Cộng thêm 10% - 15%: Tỷ trọng dành cho các thanh đan ngang và thanh bao viền bọc xung quanh.
Ví dụ minh họa: Tính trọng lượng 1 tấm grating inox 304 kích thước 1.0m x 1.0m, sử dụng thanh La chịu lực 30x5mm, bước đan a = 30mm:
Số thanh La = (1000 / 30) + 1 ≈ 34 thanh.
Trọng lượng thanh La = 34 × 5 × 30 × 1.0 × 0.00793 = 40.44 kg.
Tổng trọng lượng tấm (tính cả đan ngang & bao viền) ≈ 40.44 × 1.12 ≈ 45.30 kg/m2.

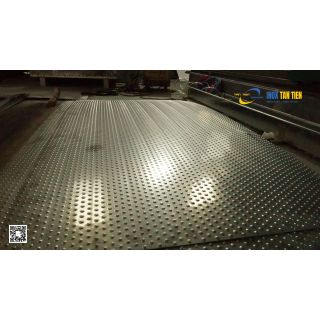

6. Báo giá gia công tấm grating inox mới nhất tại Inox Tân Tiến
Giá tấm grating inox phụ thuộc vào mác thép lựa chọn (304, 316 hay 201), quy cách kích thước thanh La chịu lực, bước đan lưới và tổng diện tích m2 đặt hàng. Bảng giá tham khảo tại xưởng Inox Tân Tiến:
- Giá tấm grating inox 304 sàn thao tác (Thanh La 25x3mm, 30x3mm): Từ 85.000 – 105.000 VNĐ / kg (hoặc từ 1.800.000 – 2.800.000 VNĐ / m2).
- Giá tấm grating inox 304 nắp mương chịu tải (Thanh La 30x5mm, 40x5mm): Từ 85.000 – 110.000 VNĐ / kg (hoặc từ 2.800.000 – 4.500.000 VNĐ / m2).
- Giá tấm grating inox 316 / 316L công nghiệp: Từ 125.000 – 155.000 VNĐ / kg.
- Giá tấm grating inox 201: Từ 55.000 – 72.000 VNĐ / kg.
Quý khách mua số lượng lớn cho dự án nhà xưởng, hạ tầng khu công nghiệp hoặc đại lý bán buôn vui lòng liên hệ hotline Inox Tân Tiến để nhận báo giá chiết khấu ưu đãi nhất.
7. Quy trình thi công, nghiệm thu chịu tải & chứng nhận CO/CQ
Để sàn thao tác và nắp mương grating inox vận hành an toàn tuyệt đối, không xảy ra hiện tượng bập bùng hay võng gãy khi gánh tải trọng nặng, công tác thi công cần tuân thủ các bước:
- Xác định khoảng cách nhịp dầm đỡ (Span): Dầm đỡ khung dưới phải được đặt chính xác với chiều dài thanh La chịu lực. Khoảng cách nhịp đỡ tiêu chuẩn cho sàn thao tác từ 0.8m đến 1.2m, cho nắp mương chịu tải xe từ 0.3m đến 0.6m.
- Lắp đặt kẹp cố định grating (Grating Clips): Dùng bộ kẹp kẹp chặt tấm grating vào dầm V hoặc dầm I đỡ dưới mà không cần hàn chết, giúp dễ dàng tháo nhấc khi bảo trì hệ thống bên dưới.
- Thử nghiệm tải trọng cơ học: Thực hiện gia tải trực tiếp bằng xe nâng hoặc cục tải bê tông kiểm định độ võng đàn hồi theo đúng tiêu chuẩn thiết kế.
- Nghiệm thu hồ sơ CO/CQ: Lô hàng xuất kho phải có Giấy chứng nhận xuất xứ (CO) và Giấy chứng nhận chất lượng (CQ) đạt chuẩn thử nghiệm thành phần hóa học mác thép ASTM A240/A276.
8. Các câu hỏi thường gặp (FAQ)
Q1: Tấm grating inox 304 có bị gãy mối hàn khi xe nâng 5 tấn cán qua không?
Trả lời: Nếu được thiết kế đúng quy cách (thanh La chịu lực 40x5mm hoặc 50x5mm đan bước 30mm kết hợp hàn TIG ngấu sâu 4 góc bao viền), tấm grating inox 304 chịu lực cực kỳ vững chắc, tuyệt đối không bị bung mối hàn hay biến dạng dưới tải trọng xe nâng 5 tấn.
Q2: Inox Tân Tiến có nhận gia công tấm grating inox dập gờ răng cưa chống trượt không?
Trả lời: Có. Inox Tân Tiến sở hữu máy dập gờ răng cưa tự động lên viền thanh La chịu lực, giúp gia tăng tối đa ma sát chống trơn trượt cho sàn thao tác trong các nhàm máy chế biến thủy sản hay xưởng có nhiều dầu mỡ.
Q3: Inox Tân Tiến có hỗ trợ giao hàng tận nơi cho khách hàng tỉnh không?
Trả lời: Có. Inox Tân Tiến hỗ trợ vận chuyển bằng xe tải chuyên dụng tận chân công trình hoặc gửi chành xe giao hàng nhanh chóng trên toàn quốc.
KẾT LUẬN & LIÊN HỆ ĐẶT HÀNG INOX TÂN TIẾN
Lựa chọn tấm grating inox gia công chuẩn quy cách là giải pháp đầu tư tối ưu, đảm bảo sự an toàn chịu lực lâu dài và đáp ứng nghiêm ngặt các tiêu chuẩn chống ăn mòn cho mọi công trình công nghiệp. Với lợi thế xưởng gia công hàn đan quy mô lớn, kho phôi inox thanh La phong phú quy cách cùng đầy đủ chứng nhận chất lượng CO/CQ, Inox Tân Tiến luôn cam kết mang lại sản phẩm tốt nhất với giá thành cạnh tranh nhất.
Quý khách hàng có nhu cầu tư vấn quy cách hoặc nhận báo giá sỉ, xin vui lòng liên hệ trực tiếp:
CÔNG TY TNHH KỸ THƯƠNG TÂN TIẾN
Địa chỉ nhà xưởng: Cụm Công nghiệp Nguyên Khê, Đông Anh, TP. Hà Nội
Hotline/Zalo hỗ trợ 24/7: 0916 766 966 - 091 412 61 28
Email kinh doanh: inoxtantien@gmail.com
Website chính thức: https://inoxtantien.vn/
Fanpage Facebook: https://www.facebook.com/inoxtantien.vn
