Tiêu chuẩn độ dày và phương pháp siêu âm đường hàn bồn áp lực inox tiêu chuẩn ASME

Trong các dây chuyền sản xuất công nghiệp nặng, yêu cầu khắt khe về tính an toàn kỹ thuật đối với hệ thống thiết bị áp lực công nghiệp luôn đặt lên hàng đầu nhằm ngăn ngừa tuyệt đối nguy cơ rò rỉ, biến dạng hoặc cháy nổ dưới áp suất cao. Việc áp dụng đúng tiêu chuẩn asme bồn áp lực giúp xác định chính xác độ dày bồn chịu áp và đảm bảo chất lượng liên kết qua kiểm tra không phá hủy. Bài viết này sẽ phân tích chi tiết công thức tính độ dày thân/chỏm bồn và quy trình siêu âm đường hàn bồn inox (UT - Ultrasonic Testing) đạt kiểm định an toàn. Xem chi tiết quy chuẩn kỹ thuật, báo giá chế tạo bồn áp lực inox mới nhất 2026 và liên hệ hotline 0967 388 669 / 0914 128 128 để nhận tư vấn chuyên sâu!

1. Tổng quan về tiêu chuẩn ASME Section VIII trong chế tạo bồn áp lực inox

Tiêu chuẩn ASME bồn áp lực (do Hiệp hội Kỹ sư Cơ khí Hoa Kỳ - American Society of Mechanical Engineers ban hành, cụ thể là Section VIII Division 1 & Division 2) được xem là bộ quy chuẩn quốc tế khắt khe, toàn diện và có uy tín nhất trong lĩnh vực thiết kế, chế tạo, kiểm tra và thử nghiệm các bình chứa chịu áp suất cao.

Trong các dây chuyền công nghiệp vận hành liên tục, thiết bị bồn áp lực inox đóng vai trò trung tâm lưu trữ khí nén, hóa chất, hơi bão hòa hoặc các tác nhân phản ứng dưới áp suất lớn (từ 10 bar đến trên 30 bar). Việc tuân thủ chuẩn ASME đảm bảo cho thiết bị khả năng chịu tải trọng cơ học cực lớn, chống chịu sự dao động nhiệt độ ngặt nghèo, ngăn ngừa hiệu quả hiện tượng mỏi kim loại và chống ăn mòn hóa học vượt trội trong suốt vòng đời vận hành kéo dài hàng thập kỷ.

Tại Inox Tân Tiến, mọi quy trình từ khâu chọn lọc vật liệu inox mác cao (như SUS 304, SUS 316L), tính toán kết cấu đến gia công hàn và kiểm tra không phá hủy đều được áp dụng nghiêm ngặt theo các điều khoản của ASME, mang lại sự yên tâm tuyệt đối cho các chủ đầu tư và nhà thầu cơ điện MEP.

2. Quy định và công thức tính độ dày bồn chịu áp chuẩn ASME

Việc xác định thông số kỹ thuật, đặc biệt là chiều dày tối thiểu của vỏ thân bồn và chỏm cầu, là bước cốt lõi trong khâu thiết kế cơ khí nhằm đảm bảo bồn không bị biến dạng dẻo hay phình vỡ dưới tác động của áp suất vận hành.

2.1. Yếu tố ảnh hưởng đến độ dày thân bồn và chỏm cầu

Theo tiêu chuẩn ASME Section VIII, công thức tính toán độ dày danh định của thân hình trụ chịu áp suất trong (Internal Pressure) dựa trên các biến số cốt lõi sau:

• Áp suất thiết kế (Design Pressure - P): Giá trị áp suất tối đa được sử dụng trong tính toán thiết kế, thường cao hơn 10 - 20% so với áp suất làm việc thực tế để tạo hệ số dự phòng an toàn.
• Ứng suất kéo cho phép của vật liệu (Allowable Stress - S): Giới hạn bền kéo của mác inox sử dụng (ví dụ inox 304 hoặc 316L) tại nhiệt độ làm việc thiết kế theo bảng tra chuẩn của ASME.
• Đường kính trong của bồn (Inside Radius - R hoặc Inside Diameter - D): Kích thước hình học không gian của bồn chứa.
• Hình dạng chỏm cầu: Các dạng chỏm cầu Ellipsoid 2:1 hoặc Torispherical có hệ số ứng suất phân bố khác nhau, đòi hỏi công thức tính toán riêng biệt để phân bổ đều tải trọng.

Để đối chiếu với các dòng chứa dung tích lớn ở điều kiện áp suất khí quyển sinh hoạt, quý khách có thể tham khảo bài viết Bồn inox 5000l đứng - KM sốc của bồn nước inox 5000l đứng.

2.2. Dung sai ăn mòn và hệ số hiệu chỉnh mối hàn (Joint Efficiency)

Bên cạnh áp suất và vật liệu, hai yếu tố mang tính quyết định độ dày thực tế của bồn bao gồm:

• Hệ số mối hàn (Joint Efficiency Factor - E): Phụ thuộc vào mức độ kiểm tra không phá hủy đường hàn. Nếu toàn bộ đường hàn được kiểm tra siêu âm/tia X đạt 100%, hệ số E = 1.0 (cho khả năng chịu lực tối ưu); trường hợp kiểm tra xác suất, hệ số E thấp hơn (0.85 hoặc 0.7), đòi hỏi thành bồn phải dày hơn để bù đắp.
• Dung sai dự phòng ăn mòn (Corrosion Allowance - C): Lớp biên độ dày bổ sung thêm (thường từ 1.0mm đến 3.0mm tùy môi chất chứa như hóa chất axit, nước muối hay khí nén) nhằm đảm bảo tuổi thọ độ dày bồn chịu áp luôn bền bỉ vượt thời gian trên 15 - 20 năm ngay cả khi có hiện tượng ăn mòn bề mặt theo năm tháng.

Hình 1: Đội ngũ kỹ sư tiến hành đo độ dày bồn chịu áp bằng máy đo siêu âm chuyên dụng trên phôi inox 304 tại xưởng Tân Tiến.

3. Phương pháp siêu âm đường hàn bồn inox (UT) đảm bảo an toàn tuyệt đối

Trong quá trình chế tạo bình chịu áp lực cao, mối hàn chính là điểm giao thoa chịu nhiều ứng suất tập trung nhất. Do đó, việc kiểm tra chất lượng mối hàn bằng phương pháp không phá hủy (NDT) đóng vai trò sống còn.

3.1. Nguyên lý siêu âm mối hàn bằng sóng siêu âm cao tần

Phương pháp kiểm tra siêu âm (Ultrasonic Testing - UT) ứng dụng sóng siêu âm có tần số cao (thường từ 1 MHz đến 10 MHz) truyền qua môi trường kim loại của mối hàn thông qua đầu dò chuyên dụng có sử dụng gel tiếp âm.

Khi sóng âm gặp các bất liên tục, bọt khí, rỗ khí, ngậm xỉ, vết nứt ngầm hoặc hiện tượng không thấu chân đường hàn bên trong cấu trúc kim loại, sóng sẽ bị phản xạ trở lại và hiển thị trên màn hình máy đo dạng sóng biên độ. Kỹ thuật viên căn cứ vào đó để xác định chính xác tọa độ, kích thước và bản chất khuyết tật mà hoàn toàn không làm tổn hại đến kết cấu hình học của bồn.

3.2. Quy trình kiểm tra UT phát hiện khuyết tật mối hàn hai mặt

Quy trình siêu âm đường hàn bồn inox tại Inox Tân Tiến tuân thủ nghiêm ngặt các bước chuẩn hóa sau:

• Bước chuẩn bị bề mặt: Làm sạch xỉ hàn, mài phẳng nhẵn bề mặt đường hàn TIG/MIG tự động ở cả hai mặt trong và ngoài thân bồn để đảm bảo tiếp xúc đầu dò hoàn hảo.
• Hiệu chuẩn thiết bị (Calibration): Sử dụng khối chuẩn quốc tế IIW để căn chỉnh vận tốc sóng và độ nhạy của máy siêu âm trước khi đo.
• Quét đầu dò (Scanning): Di chuyển đầu dò theo các góc quét tiêu chuẩn (45 độ, 60 độ, 70 độ) dọc theo chiều dài đường hàn chu vi và đường hàn dọc thân bồn.
• Đánh giá & Xử lý: Lập bản đồ khuyết tật chi tiết. Nếu phát hiện bất kỳ điểm nào vượt ngưỡng cho phép của tiêu chuẩn ASME, khu vực đó sẽ được mài bỏ, hàn đắp phục hồi và tiến hành siêu âm kiểm tra lại 100% đến khi đạt chuẩn tuyệt đối.

Hình 2: Kỹ thuật viên thực hiện phương pháp siêu âm đường hàn bồn inox nhằm phát hiện khuyết tật liên kết mối hàn.

4. Bảng cập nhật báo giá bồn inox và bồn áp lực công nghiệp mới nhất 2026

Chi phí đầu tư bồn áp lực và các sản phẩm bồn inox công nghiệp phụ thuộc trực tiếp vào các cấu phần kỹ thuật chuyên sâu như: đơn giá phôi inox 304/316L nhập khẩu chính hãng, độ dày tấm kim loại, yêu cầu kiểm tra không phá hủy (siêu âm UT/RT), chi phí thử áp thủy lực và dịch vụ kiểm định cấp phép từ Trung tâm kiểm định an toàn kỹ thuật.

Dưới đây là bảng báo giá chi tiết các dòng sản phẩm bồn inox và bồn áp lực cao gia công trực tiếp tại xưởng Inox Tân Tiến cập nhật năm 2026:

* Lưu ý: Báo giá trên áp dụng xuất xưởng tại Hà Nội (chưa bao gồm VAT).

So sánh chi phí giữa các dạng bồn chứa nước và hóa chất thông thường dạng nằm tại bài viết Bồn inox 5000l nằm ngang: Báo giá bồn nước inox 5000l nằm mới nhất.

5. Quy trình sản xuất và kiểm định chất lượng bồn áp lực inox tại Tân Tiến

Để hoàn thiện một sản phẩm bồn áp lực chịu tải cao đạt chuẩn ASME, Inox Tân Tiến thực hiện quy trình khép kín 5 bước chuyên nghiệp:

• Bước 1: Bối cảnh hóa thiết kế và tính toán kỹ thuật: Các kỹ sư cơ khí tiến hành bóc tách bản vẽ, tính toán chi tiết chiều dày kim loại theo tiêu chuẩn ASME bồn áp lực trên các phần mềm mô phỏng hiện đại.
• Bước 2: Cắt phôi và tạo hình cơ khí: Cắt phôi inox bằng máy cắt CNC plasma/laser độ chính xác cao, sau đó đưa qua máy lốc tôn 4 trục để uốn vách bồn và dập miết chỏm cầu bằng hệ thống thủy lực lực ép lớn.
• Bước 3: Hàn tự động bảo vệ hai mặt: Tiến hành hàn ghép nối các phân đoạn thân và chỏm bằng công nghệ hàn TIG/MIG tự động có nạp khí trơ Argon bảo vệ thấu sâu hoàn toàn.
• Bước 4: Kiểm tra không phá hủy mối hàn: Thực hiện siêu âm đường hàn bồn inox (UT) kết hợp kiểm tra thẩm thấu màu (PT) để loại bỏ mọi khuyết tật vi mô ẩn giấu bên trong mối liên kết.
• Bước 5: Thử áp lực thủy lực và cấp kiểm định: Tiến hành bơm nước đầy bình và gia áp tăng cường lên mức 1.5 lần áp suất thiết kế, duy trì trong vòng 60 phút để đánh giá độ bền cơ học trước khi bàn giao hồ sơ kiểm định an toàn thiết bị áp lực chính thức.

6. Ứng dụng bồn áp lực inox đạt chuẩn ASME trong các ngành công nghiệp

Sản phẩm bồn áp lực inox thiết kế theo tiêu chuẩn ASME sở hữu ưu điểm vượt trội về độ bền và tính an toàn tuyệt đối, được tin dùng trong nhiều lĩnh vực công nghiệp trọng điểm:

• Ngành dược phẩm & Thực phẩm: Ứng dụng làm bình phản ứng hóa học, bồn tank lên men vi sinh, bình chứa khí vô trùng đòi hỏi độ sạch bề mặt và khả năng chịu áp lực tiệt trùng cao.
• Ngành hóa chất & Năng lượng: Lưu trữ dung môi hữu ích, khí nén trung tâm áp suất cao cho hệ thống tự động hóa nhà máy, bình ngưng tụ hơi cho nồi hơi công nghiệp.
• Ngành xử lý nước cấp & nước thải: Bình lọc áp lực công nghiệp dung tích lớn chịu dòng chảy có lưu lượng và áp suất vận hành liên tục.

Trường hợp công trình cần các hệ thống lưu trữ dung tích dạng khối đặc thù cho mặt bằng hẹp, quý khách có thể tìm hiểu dòng Bồn inox 5000l đứng - KM sốc của bồn nước inox 5000l đứng (đã gán anchor text theo đường link cac-loai-bon-inox-vuong-gia-bao-nhieu.html).

7. Inox Tân Tiến – Đơn vị gia công bồn áp lực inox chuẩn kỹ thuật tại Hà Nội

Inox Tân Tiến tự hào là đơn vị uy tín hàng đầu sở hữu hệ thống nhà xưởng quy mô lớn đặt tại Cụm công nghiệp Ô tô Nguyên Khê, Đông Anh, Hà Nội. Với trang thiết bị máy móc đồng bộ gồm máy lốc tôn thủy lực hạng nặng, máy hàn tự động và thiết bị kiểm tra NDT tiên tiến, chúng tôi làm chủ hoàn toàn công nghệ chế tạo bồn chịu áp cao.

Đội ngũ thợ hàn và kỹ sư của Tân Tiến đều sở hữu chứng chỉ tay nghề áp lực quốc tế, cam kết cung cấp trọn gói hồ sơ kiểm định an toàn của Trung tâm kiểm định thuộc Bộ Lao động - Thương binh & Xã hội, cùng chính sách bảo hành mối hàn dài hạn lên đến 5 năm.

Xem thêm video thử áp thực tế và quy trình gia công tại trang Facebook Inox Tân Tiến.

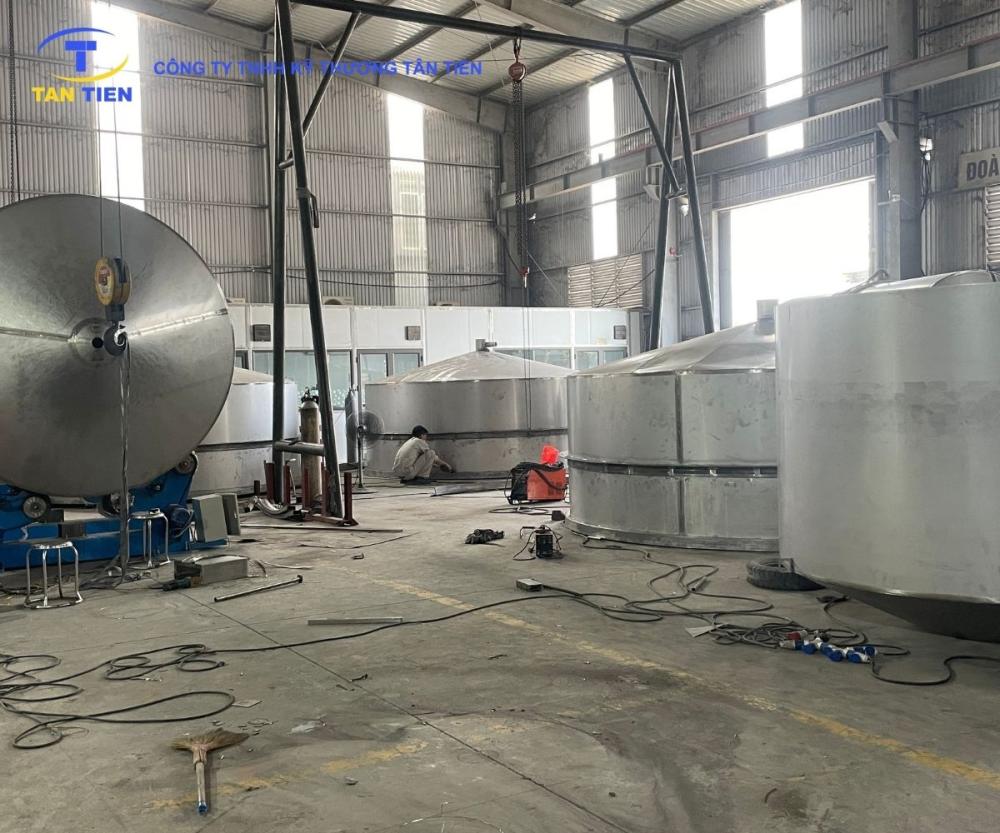

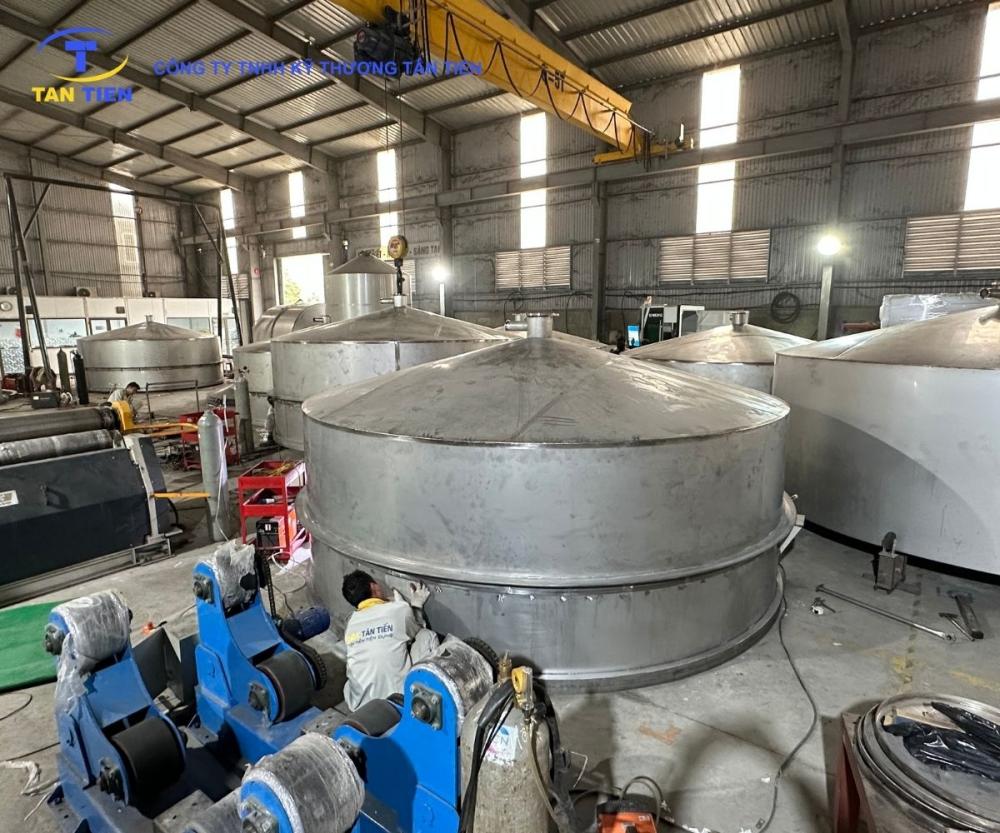

Hình 3: Toàn cảnh xưởng gia công bồn áp lực inox Tân Tiến đạt tiêu chuẩn kỹ thuật ASME tại Đông Anh, Hà Nội.

8. Hướng dẫn sử dụng và kiểm định định kỳ thiết bị chịu áp lực

Để đảm bảo thiết bị vận hành an toàn, bền bỉ và đúng quy định pháp luật trong suốt thời gian khai thác, người vận hành cần lưu ý các nguyên tắc quan trọng sau:

• Vận hành an toàn đúng thông số: Tuyệt đối không vận hành vượt quá áp suất thiết kế ghi trên nhãn máy; thường xuyên kiểm tra cơ cấu hoạt động của van an toàn và đồng hồ đo áp lực hàng tuần.
• Bảo dưỡng xả đáy định kỳ: Tiến hành xả đáy loại bỏ nước ngưng tụ và cặn lắng tích tụ bên trong bình từ 1 - 2 lần mỗi tuần để chống ăn mòn cục bộ thành bồn.
• Kiểm định định kỳ đúng hạn: Tiến hành kiểm định an toàn thiết bị áp lực và siêu âm kiểm tra lại đường hàn định kỳ 1 - 2 năm/lần theo đúng quy chuẩn pháp luật hiện hành.
