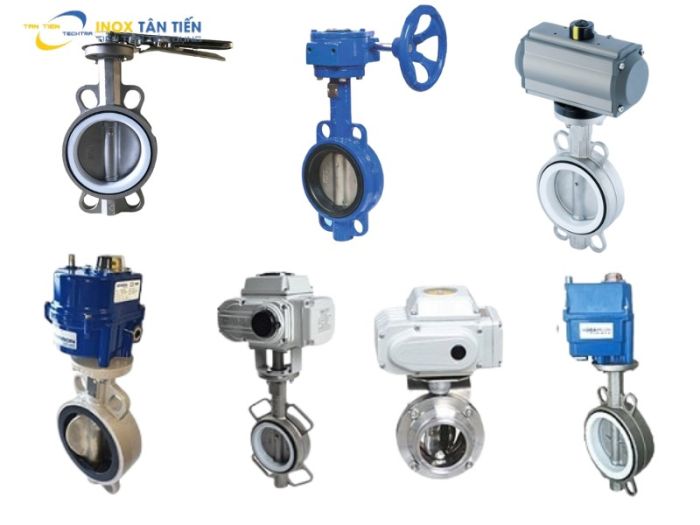

Van bướm inox 304,316|Tay gạt, điều khiển khí nén, điều khiển điện

Xếp hạng:
100%
Còn trong kho
SKU
VB-SUS/1
Tổng quan sản phẩm

+ Van bướm inox

+ Kích thước: DN50  ~ DN1500

+ Thân van: Inox SUS201, SUS304, SUS 316

+ Đĩa, trục van: Inox SUS 304

+ Gioăng làm kín: PTFE, EPDM, Inox 304

+ Kiểu điều khiển: Tay gạt, tay quay, điều khiển điện, điều khiển khí nén

+ Áp suất làm việc: 10kg/cm2, 16kg/cm2, 20kg/cm2

+ Kết nối: 2 Mặt bích, Wafer (kẹp), clamp

+ Tiêu chuẩn: Jis - BS - DIN - ANSI

+ Nhiệt độ: -5ºC ~ 250ºC

+ Môi trường: Khí nén, hóa chất, nước, hơi nóng, thực phẩm, dược phẩm

+ Xuất xứ: Malaysia, Đài Loan, Hàn Quốc, Nhật Bản, Thỗ Nhĩ Kỳ, Trung quốc

59.000,00 ₫

Để biết giá sản phẩm, hoặc nếu có yêu cầu tùy chỉnh hay các yêu cầu khác:

Thanh toán an toàn và đáng tin cậy với:

Van bướm inox 304,316 đầy đủ các loại van bướm inox tay gạt, van bướm inox điều khiển khí nén, van bướm inox điều khiển điện. Liên hệ ngay 0914126128 để được tư vấn miễn phí.

Van bướm inox là gì?

Van bướm là loại van được thiết kế dạng hình cánh bướm; dùng để đóng mở điều tiết lưu chất đi qua van nhờ bộ phậm đĩa van có thể xoay quanh trục với các góc khác nhau.

Van bướm inox nước cấu tạo từ inox 304, 316, 201 nên có độ bền rất cao; đĩa và trục van thì thường được tạo từ inox 316; gioăng thường là Teflon có khả năng chống chịu được những môi trường khắc nghiệt. Vì vậy loại  van này thường được sử dụng cho các môi trường: dầu nóng, dầu khí, hóa chất, mía đường, hay các nhà máy xí nghiệp có đường ống nhiệt độ cao

Van bướm inox được thiết kế đóng mở vận hành bằng tay gạt, tay quay hay bộ điều khiển điện, bộ điều khiển khí nén

Cấu tạo của van bướm inox

- Thân van: được chế tạo từ inox 201, 304, 316. Được thiết kế dạng khung tròn và đúc liền. Trên thân van sẽ có những lỗ nhỏ để cố định van bằng các bulong

- Đĩa van: Thường được tạo ra từ inox 304, được thiết kế giống như hình cánh bướm. Chúng được cố định với đầu trục van. Đĩa van thì không cố định hoàn toàn mà có thể xoay 90 độ với thân của van

- Trục van: Thường được chế tạo từ inox 304, hoặc 316. Giữ vai trò quan trọng trong van bướm với nhiệm vụ truyền động cho thiết bị. Trục van sẽ có 1 đầu gắn với đĩa van, 1 đầu gắn với thiết bị điều khiển

- Bộ phận làm kín van: Bộ phận này thường được làm từ cao su, PDFE, Teflon. Nó là bộ phận không thể thiếu trong van bướm; với nhiệm vụ đảm bảo sự kín khít giữa đĩa với thân van hoặc các bề mặt kết nối khác

- Thiết bị điều khiển: Tùy vào nhu cầu và yêu cầu sử dụng mà bộ phận điều khiển sẽ khác nhau. Bao gồm điều khiển bằng tay gạt, tay quay; bộ điều khiển điện hay bộ điều khiển bằng khí nén. Chúng được nối với trục van để điều khiển hoạt động của thiệt bị

Thông tin chi tiết kỹ thuật của van bướm inox

  • Kích thước: DN50  ~ DN1500
  • Thân van: Inox SUS201, SUS304, SUS 316
  • Đĩa, trục van: Inox SUS 304
  • Gioăng làm kín: PTFE, EPDM, Inox 304
  • Kiểu điều khiển: Tay gạt, tay quay, điều khiển điện, điều khiển khí nén
  • Áp suất làm việc: 10kg/cm2, 16kg/cm2, 20kg/cm2
  • Kết nối: 2 Mặt bích, Wafer (kẹp), clamp
  • Tiêu chuẩn: Jis - BS - DIN - ANSI
  • Nhiệt độ: -5ºC ~ 250ºC
  • Môi trường: Khí nén, hóa chất, nước, hơi nóng, thực phẩm, dược phẩm
  • Xuất xứ: Malaysia, Đài Loan, Hàn Quốc, Nhật Bản, Thỗ Nhĩ Kỳ, Trung quốc

Ưu nhược điểm của van bướm inox

Ưu điểm:

- Đa dạng kích thước từ 50A-1500A

- Đóng mở nhanh chóng từ 1-2 giây

- Hoạt động tốt trong môi trường hóa chất, nhiệt độ cao; axit ăn mòn sản xuất và chế tạo có liên quan tới xăng dầu, methanol, kiềm,….

- Hoạt động ổn định trong hệ thống vận hành áp lực cao

- Độ bền tuổi thọ cao gấp 3-4 lần van bướm thông thường

- Độ kín lên đến 100% không có sự rò rỉ lưu chất qua van

- Van inox có đa dạng hình thức điều khiển như tay gạt, tay quay cho đến điều khiển bằng điện, điều khiển bằng khí nén; để có thể thay thế sức lao động của con người

Nhược điểm:

- Giá thành cao hơn so với các van bướm thông thường khác

- Trọng lượng van nặng hơn van bướm thường

- Van bướm inox không có kích thước nhỏ nhỏ nhất là 50A

- Yêu cầu kỹ thuật lắp đặt cao, đúng cách để đảm bảo an toàn khi sử dụng

Các loại van bướm inox thông dụng hiện nay

Van bướm inox tay gạt

Van bướm inox tay gạt là dạng van bướm sử dụng tay gạt để điều khiển hoạt động đóng mở của van. Phần tay gạt được thiết kế theo dạng mỏ vịt để điều khiển đóng mở van thủ công bằng cách bóp phần tay gạt thì mởi điều khiển được.

Với việc điều khiển bằng tay gạt nên việc đóng mở van rất dễ dàng và đơn giản. Nó có khả năng hoạt động tốt ở môi trường nhiệt độ cao, áp lực lớn; môi trường có tính ăn mòn cao như hóa chất, bazo, axit,...nên nó thường được sử dụng phổ biến trong các khu công nghiệp, nhà máy sản xuất; nhà máy nước thải, nước sạch, các công ty hóa chất.

* Hình ảnh van bướm tay gạt inox

* Thông số kỹ thuật chung

  • Kích cỡ: DN50- DN200
  • Thân van: Inox SUS304, SUS316
  • Đĩa van: Inox SUS304, SUS316
  • Vòng làm kín: PTFE ( Teflon )
  • Điều khiển: Tay gạt đóng mở
  • Kết nối: Wafer
  • Áp lực làm việc: 16bar
  • Nhiệt độ hoạt động: 180 độ C
  • Môi trường lưu chất làm việc: Nước, Nước nóng, nước thải, hóa chất
  • Xuất xứ: Đài Loan, Trung Quốc.

Van bướm inox tay quay

Van bướm inox tay quay là loại van bướm sử dụng vô lăng + hộp số trợ lực để điều khiển đóng mở van. So với van bướm inox tay gạt thì với thiết kế tay quay vô lăng giúp tối ưu không gian hoạt động. Khi lắp đặt ở vị trí hẹp, kết nối với hệ thống đường ống bằng kiểu Wafer nên phù hợp với nhiều tiêu chuẩn mặt bích khác nhau.

Khắc phục được nhược điểm phải dùng nhiều lực của tay gạt thì loại này sử dụng hộp số với các bếnh răng ăn khớp giúp việc đóng mở van mà không cần nhiều lực. Nhờ vậy giúp vận hành van với các size lớn trở nên dễ dàng. Vì là van inox nên nó cũng được hoạt động tốt trong các môi trường nhiệt độ cao và có tính ăn mòn. Tuy nhiên nó cũng có nhược điểm đó là thời gian đóng mở lâu hơn so với tay gạt.

* Hình ảnh van bướm inox tay quay

* Thông số kỹ thuật chung

  • Chất liệu: Toàn thân SUS 304 / SUS 316
  • Điều khiển: Tay quay vô lăng
  • Kích thước: DN50- DN400
  • Kết nối: Wafer
  • Nhiệt độ hoạt động: 180 độ C
  • Áp lực làm việc: 16bar
  • Xuất xứ: Trung Quốc

Van bướm inox điều khiển điện

Van bướm inox điều khiển điện được sử dụng nguồn điện để điều khiển van đóng mở tự động mà không cần bàn tay con người tác động vào. Chúng có thể sử dụng đa dạng các nguồn điện 24v, 220v để điều khiển đóng mở và tuyến tính

Với bộ điều khiển điện giúp van đóng mở tự động, nhanh chóng, chính xác; điều khiển dễ dàng, thuận tiện. Nó có thể hoạt động ở những nơi mà con người không thể vận hàng trực tiếp mà vẫn đảm bảo hoạt động ổn định, độ bền cao.

* Hình ảnh van bướm inox điều khiển điện

* Thông số kỹ thuật chung

  • Chất liệu van: Inox 304,  inox 316
  • Kích cỡ: DN50 - DN1500
  • Điều khiển: Điều khiển điện
  • Đệm làm kín - seal: Teflon, Viton, Ptfe
  • Vật liệu mô tơ: Hợp kim nhôm
  • Tiêu chuẩn bộ điện: IP67
  • Điện tín hiệu: 0 - 10mA, 4 - 20mA
  • Điện áp: 24v / 220v
  • Dạng điều khiển: On Off / Tuyến tính
  • Kết nối: Kiểu Wafer, mặt bích
  • Nhiệt độ: -5 đến 185 độ C
  • Áp lực làm việc: 16kg/cm2
  • Xuất xứ: Đài Loan, Hàn Quốc, Trung Quốc
  • Bảo hành: 12 tháng

Van bướm inox điều khiển khí nén.

Van bướm inox điều khiển khí nén được điều khiển tự động đóng mở bằng áp lực khí nén của bộ điều khiển. Hoạt động theo 2 dạng chính là tác động đơn và tác động kép

Có ưu điểm vượt trội so với dòng van bướm inox điều khiển điện là tuổi thọ độ bền cao hơn, an toàn và ít xảy ra sự cố hơn. Tuy nhiên cũng có nhược điểm là dòng van này là nguồn khí không sẵn nên phải thiết kế hệ thống đường khí nén để vận hành van

* Hình ảnh van bướm inox điều khiển khí nén

* Thông số kỹ thuật chung

  • Chất liệu: Thân van SUS304 ,  SUS316
  • Kích thước: DN50 – DN500
  • Điều khiển: Điều khiển khí nén (Tác động đơn / Tác động kép)
  • Kiểu: ĐIều khiển on off / Tuyến tính
  • Áp lực khí nén: 2-8bar
  • Tín hiệu tuyến tính: 4 ~ 20mA
  • Kết nối: Wafer
  • Nhiệt độ làm việc: -5 đến 180 độ C
  • Áp lực làm việc: 16bar
  • Xuất xứ: Korea , Taiwan

Van bướm inox vi sinh

Van bướm inox vi sinh thường có 2 dạng điều khiển là van bướm tay gạt và van bướm tay quay dùng trong hệ thông vi sinh, thực phẩm dược phẩm. Thường có kích thước tương đối bé từ DN15 – DN50.

Ưu điểm:

  • Độ an toàn thực phẩm tiêu chuẩn
  • Lắp đặt kết nối đơn giản dạng Clamp

* Hình ảnh van bướm inox vi sinh

* Thông số kỹ thuật chung

  • Chất liệu van: Inox 304 ,  Inox 316
  • Kích thước: DN15, DN20, DN25, DN32, DN40, DN50
  • Kết nối: Clamp
  • Kiểu van: Tay rút, tay kẹp, tự động điện, tự động khí nén
  • Độ bóng sắc nét: 1.6~3.2µm
  • Đánh bóng: Ra0.4~0.8µm
  • Xuất xứ: China, Taiwan, Korea

Ứng dụng van bướm inox

Van bướm với những ưu điểm vượt trội cùng những đặc điểm kỹ thuật; thì hiện nay có được ứng dụng rộng rãi trong nhiều lĩnh vực sản xuất công nghiệp:

- Trong các hệ thống cung cấp nước sạch, chế biến thực phẩm; dược phẩm, bia rượu, nước giải khát

- Trong các hệ thống nước thải sinh hoạt, nước thải công nghiệp

- Trong các hệ thống đường ống chứa các hóa chất ăn mòn như: Kiềm, axit, bazo, nước muối biển,...

- Trong hệ thống hơi nóng nhiệt độ cao, các hệ thống chiler, steam...

Báo giá van bướm inox 2021 mới nhất

Van bướm inox được lựa chọn theo yêu cầu hệ thống của khách hàng. Tùy vào nhu cầu của khách hàng chúng tôi sẽ tư vấn lắp đặt phù hợp nhất. Do vậy hãy liên hệ trực tiếp với chúng tôi 0914 126 128 để được tư vấn giải đáp và báo giá van bướm inox.

Inox Tân Tiến cam kết:

- Sản phẩm được sử dụng loại inox đạt tiêu chuẩn, có chất lượng tốt nhất; được nhập khẩu từ những quốc gia có nền công nghiệp thép không gỉ phát triển hàng đầu trên thế giới

- Quá trình gia công các sản phẩm inox được thực hiện trên dây chuyền hiện đại; hệ thống máy móc thiết bị tiên tiếp, đáp ứng mọi yêu cầu sản xuất

- Đội ngũ thiết kế và công nhân là những người có kinh nghiệm nhiều năm trong lĩnh vực sản xuất các sản phẩm inox

- Sản phẩm được bàn giao đúng thời hạn, đúng yêu cầu của khách hàng

- Có hỗ trợ dịch vụ vận chuyển, bảo hành đối với từng sản phẩm theo quy định
