Cách chọn độ dày ống inox chịu được áp suất cao

Tổng quan về áp lực làm việc và tầm quan trọng của độ dày ống inox

Hệ thống đường ống dẫn lưu chất chịu áp lực cao hiện diện dày đặc trong các nhà máy lọc dầu, hóa chất, nhà máy năng lượng, hệ thống hơi công nghiệp và các dây chuyền sản xuất tự động hóa. Trong các môi trường này, áp lực làm việc của ống inox luôn biến động liên tục theo nhiệt độ dòng chảy, lưu lượng bơm và hiện tượng sốc áp đột ngột. Việc lựa chọn thành ống quá mỏng sẽ khiến đường ống dễ bị phình, biến dạng hoặc xé rách dưới tác động của lực nén bên trong. Ngược lại, việc lạm dụng độ dày quá mức sẽ đẩy chi phí vật tư lên cao, đồng thời làm tăng tải trọng cho hệ thống giá đỡ kết cấu.

Để giải quyết bài toán kinh tế đi kèm an toàn kỹ thuật, việc nắm vững phương pháp tính toán và tra cứu thông số kỹ thuật là yêu cầu bắt buộc đối với đội ngũ kỹ thuật. Bên cạnh các đường ống chính chịu áp lực cao, các hệ thống phụ trợ trong nhà máy đôi khi cũng đòi hỏi sự ổn định về lưu lượng nguồn nước cấp hoặc dung tích dự trữ trung gian. Đơn cử như việc tích hợp thêm thiết bị Bồn inox 700 lít vào hệ thống giúp duy trì áp lực đầu nguồn ổn định, giảm thiểu dao động áp suất cục bộ trước khi đưa nước vào các nhánh ống phân phối nhỏ hơn.

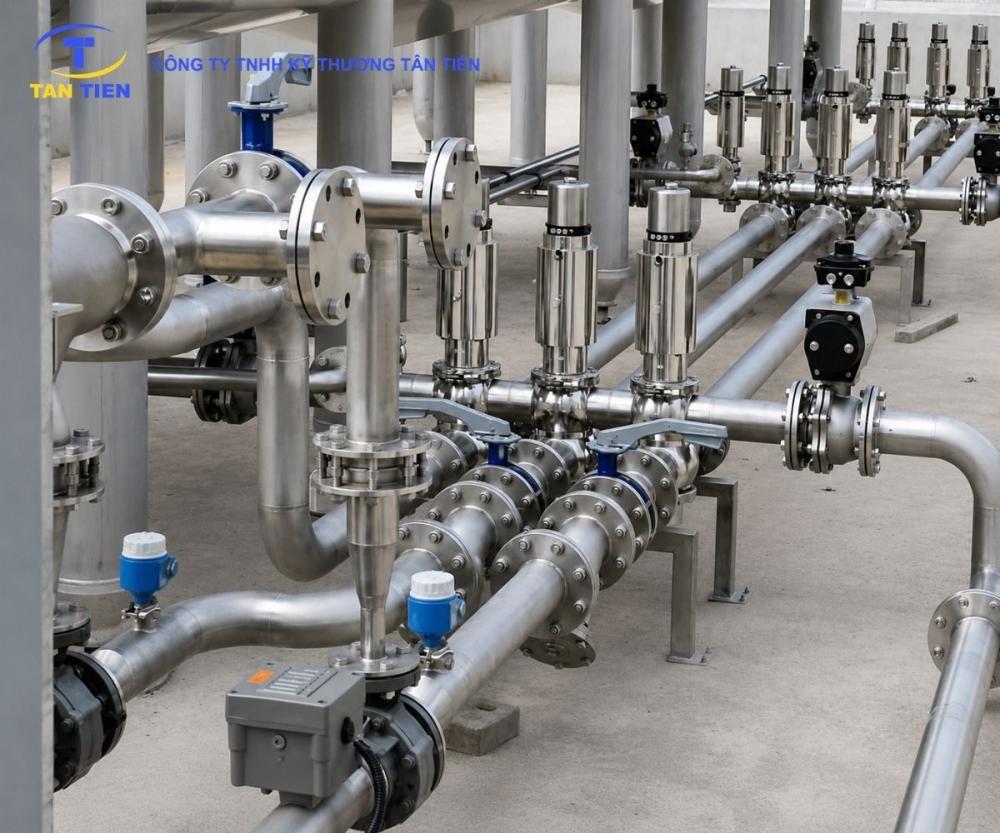

Hình 1: Toàn cảnh hệ thống đường ống inox công nghiệp chịu áp lực cao được lắp đặt hoàn thiện tại nhà máy sản xuất.

Các yếu tố kỹ thuật quyết định khả năng chịu áp suất của ống inox

Khả năng chịu đựng áp lực của một hệ thống đường ống không chỉ phụ thuộc vào một thông số đơn lẻ mà là sự kết hợp của nhiều yếu tố cơ lý tính và điều kiện vận hành thực tế.

Giới hạn chảy và độ bền kéo của vật liệu inox

Mỗi mác thép không gỉ sở hữu một ngưỡng giới hạn đàn hồi và giới hạn bền kéo khác nhau. Khi ứng suất sinh ra do áp suất bên trong vượt qua giới hạn chảy của mác inox đó, vật liệu sẽ biến dạng vĩnh viễn và mất khả năng chịu lực. Do đó, việc hiểu rõ đặc tính cơ học ở từng dải nhiệt độ là bước nền tảng trong thiết kế.

Đường kính danh nghĩa và hình học ống

Theo các định luật cơ học chất lưu, ứng suất vòng sinh ra trên thành ống tỉ lệ thuận với đường kính ngoài của ống. Đường kính ống càng lớn thì áp lực tác động lên bề mặt thành ống càng mạnh, đòi hỏi thành ống phải dày hơn tương ứng so với các loại ống có đường kính nhỏ hoạt động cùng mức áp suất.

Nhiệt độ vận hành của hệ thống

Nhiệt độ môi trường và nhiệt độ dòng chảy bên trong ống có tác động trực tiếp làm suy giảm giới hạn bền của kim loại. Các hệ thống dẫn hơi nóng bão hòa hoặc hóa chất nhiệt độ cao luôn cần áp dụng các hệ số hiệu chỉnh nhiệt độ để bù trừ độ dày nhằm đảm bảo vận hành an toàn trong thời gian dài.

Công thức tính toán lý thuyết và bảng tra áp lực làm việc của ống inox

Trong kỹ thuật cơ khí đường ống áp lực, để tính toán chính xác độ dày thành ống, người ta thường áp dụng công thức Barlow dựa trên ứng suất vòng do áp suất trong gây ra:

P = (2 * S * t) / (D - 2 * y * t)

Trong đó:

• P là áp suất làm việc cho phép
• S là giới hạn ứng suất cho phép của vật liệu
• t là độ dày thành ống
• D là đường kính ngoài của ống
• y là hệ số điều chỉnh theo vật liệu và nhiệt độ

Để tiết kiệm thời gian tính toán thủ công và đảm bảo tính đồng bộ theo tiêu chuẩn quốc tế, các kỹ sư thường sử dụng bảng tra áp lực chuẩn hóa đi kèm với các hệ số độ dày công nghiệp như Sch 10, Sch 40 và Sch 80. Các dòng ống đạt tiêu chuẩn Sch 80 với độ dày lớn thường được ưu tiên bố trí cho các hệ thống khí nén áp lực cao hoặc đường ống dẫn hóa chất đặc thù.

Trong các dây chuyền sản xuất công nghiệp quy mô lớn, việc kiểm soát dao động áp suất tại các trạm bơm trung gian đóng vai trò rất quan trọng để bảo vệ tuổi thọ đường ống. Do đó, nhiều nhà máy thường kết hợp lắp đặt thêm hệ thống Bồn inox 1500L nhằm điều hòa lưu lượng, triệt tiêu hiện tượng búa nước và giữ cho dòng chảy luôn ổn định, tránh gây tổn hại cho các mối nối ống phía hạ nguồn.

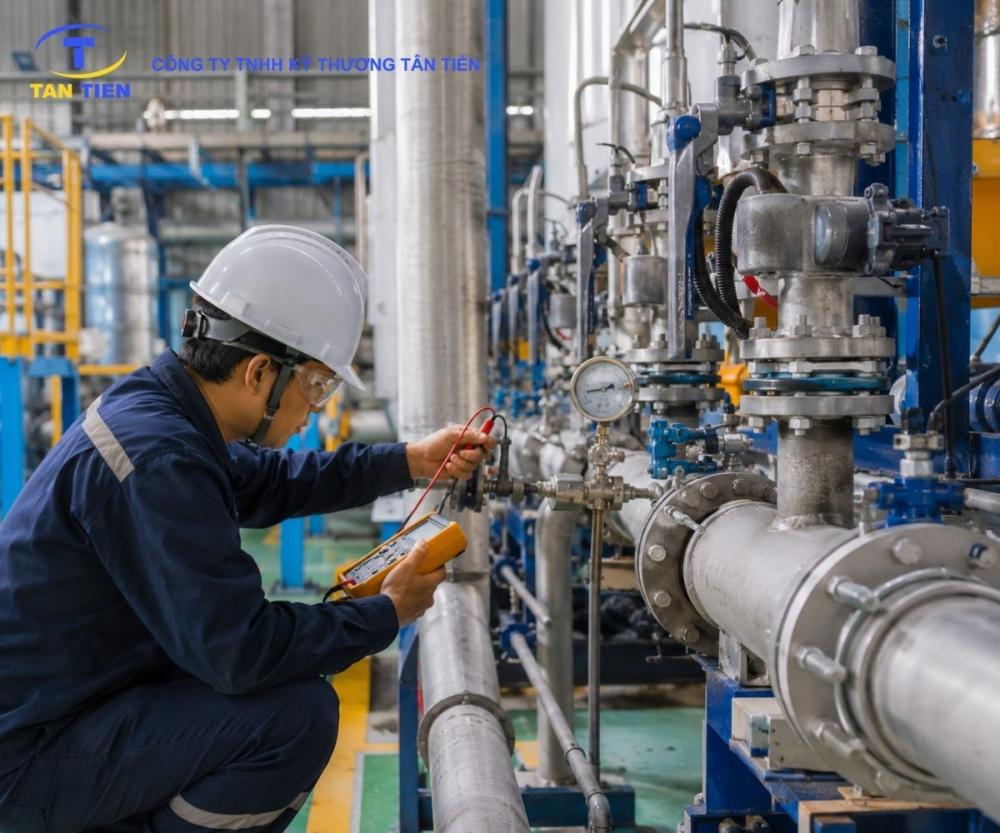

Hình 2: Kỹ thuật viên đang kiểm tra thông số kỹ thuật và đo đạc độ dày thành ống inox tại xưởng gia công.

Tiêu chuẩn sản xuất và các mác inox phổ biến trong môi trường áp suất cao

Không phải mọi loại thép không gỉ đều phù hợp để chế tạo hệ thống ống dẫn chịu áp lực lớn. Việc lựa chọn sai mác vật liệu có thể dẫn đến hiện tượng ăn mòn rỗ, nứt ứng suất hoặc phá hủy cấu trúc dưới tác động của hóa chất và tải trọng động.

Inox 304 và 304L

Đây là dòng vật liệu phổ biến nhất trong các nhà máy công nghiệp nhờ khả năng chống ăn mòn tiêu chuẩn, tính gia công cơ khí tốt và độ bền chịu lực ổn định ở điều kiện nhiệt độ thường. Phiên bản Inox 304L với hàm lượng carbon thấp hơn giúp hạn chế tối đa hiện tượng kết tủa carbide tại vùng ảnh hưởng nhiệt trong quá trình hàn, từ đó giữ vững độ bền cho các mối nối chịu áp lực.

Inox 316 và 316L

Được bổ sung thêm hàm lượng Molypden (Mo) trong thành phần hóa học, Inox 316 thể hiện khả năng kháng ăn mòn vượt trội trong môi trường chứa ion clorua, axit hữu cơ hoặc môi trường nước biển khắc nghiệt. Đây là lựa chọn hàng đầu cho các nhà máy hóa chất, lọc dầu và dược phẩm đòi hỏi tiêu chuẩn kỹ thuật khắt khe.

Để đảm bảo nguồn nước cấp phục vụ cho các công đoạn làm mát hoặc vệ sinh công nghiệp luôn duy trì áp lực ổn định, các nhà đầu tư thường trang bị các thiết bị lưu trữ quy mô lớn như Mua bồn inox 2000l cao cấp kết hợp cùng hệ thống bơm biến tần tự động điều áp.

Hướng dẫn các bước lựa chọn độ dày ống inox tối ưu cho từng hệ thống

Quá trình lựa chọn quy cách ống inox chịu áp lực đòi hỏi sự tuân thủ nghiêm ngặt các bước tính toán kỹ thuật từ khâu khảo sát thực tế đến khâu thẩm định thiết kế.

Bước 1: Xác định thông số vận hành của hệ thống

Cần thu thập chính xác các thông số đầu vào gồm: áp suất làm việc tối đa (Max Working Pressure), áp suất thử nghiệm thủy lực định kỳ, nhiệt độ vận hành cao nhất và đặc tính hóa học của lưu chất chuyển động bên trong ống.

Bước 2: Lựa chọn tiêu chuẩn ống và mác vật liệu

Dựa trên môi trường làm việc để chọn mác inox tương thích (như 304 hoặc 316). Đối chiếu với các tiêu chuẩn quốc tế như ASTM A312 để chọn series độ dày tiêu chuẩn phù hợp với tải trọng áp lực dự kiến.

Bước 3: Tính toán kiểm tra và quyết định quy cách thương mại

Thực hiện tính toán kiểm tra ứng suất thành ống theo các tiêu chuẩn mã thiết bị áp lực. Nếu kết quả tính toán nằm giữa hai quy cách thương mại sẵn có trên thị trường, kỹ sư luôn phải ưu tiên chọn loại có độ dày lớn hơn gần nhất để tạo hệ số dự phòng an toàn cho toàn bộ hệ thống.

Nếu hệ thống của bạn có các yêu cầu kỹ thuật đặc thù hoặc cần tính toán quy cách ống dẫn phù hợp với mặt bằng nhà xưởng, hãy gọi ngay hotline 0967 388 669 hoặc 0914 128 128 để nhận tư vấn chuyên sâu từ đội ngũ kỹ sư giàu kinh nghiệm.

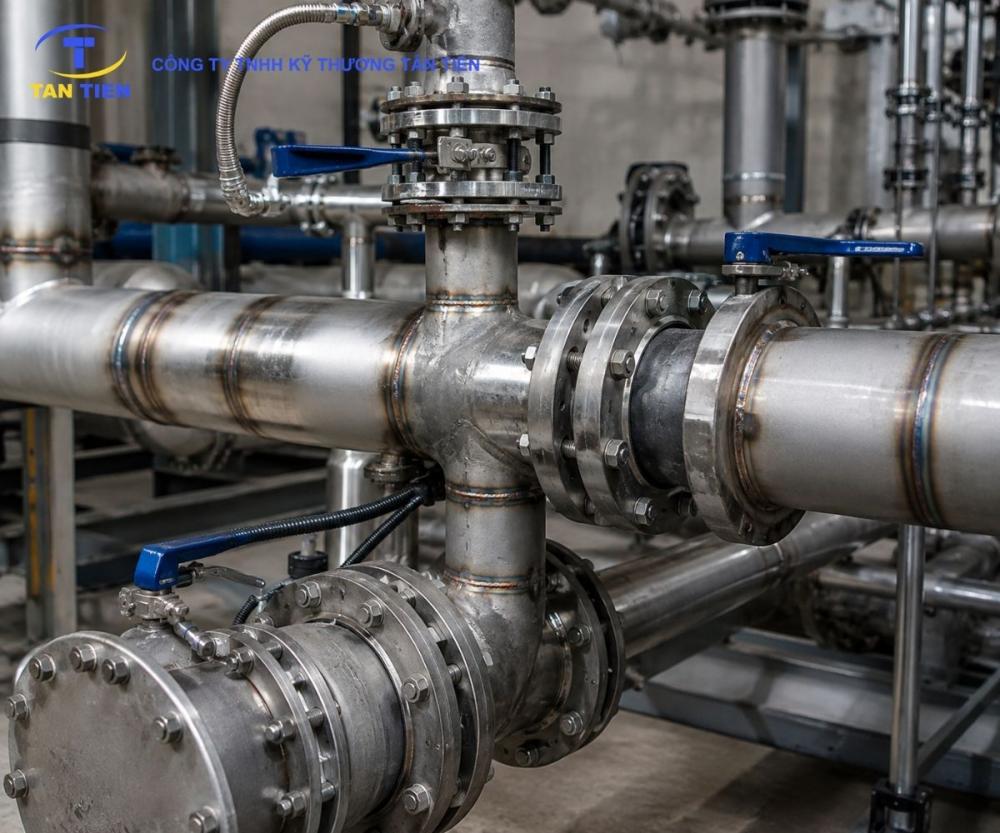

Hình 3: Cận cảnh hệ thống phụ kiện, bích nối và các mối hàn áp lực trên đường ống inox tại công trình.

Những lưu ý quan trọng khi thi công và thử áp lực đường ống inox

Lựa chọn đúng độ dày inox chịu áp suất mới chỉ là điều kiện cần; quá trình thi công lắp đặt chuẩn xác mới là điều kiện đủ để đảm bảo hệ thống vận hành an toàn tuyệt đối.

Kỹ thuật hàn ống chịu áp lực cao

Toàn bộ các mối hàn trên đường ống chịu áp lực đều phải được thực hiện bởi thợ hàn có chứng chỉ chuyên môn, tuân thủ nghiêm ngặt công nghệ hàn TIG kết hợp hàn lót chân để đảm bảo độ thấu hoàn toàn. Tuyệt đối không để xảy ra hiện tượng rỗ khí, ngậm xỉ hay cháy chân mối hàn vì đây sẽ là điểm tập trung ứng suất gây nứt vỡ khi hệ thống chịu áp suất cao.

Quy trình thử áp lực thủy lực (Hydrostatic Test)

Trước khi chính thức đưa vào vận hành thương mại, toàn bộ tuyến ống phải được tiến hành thử áp lực bằng nước với mức áp suất bằng 1.5 lần áp suất thiết kế trong khoảng thời gian quy định. Quá trình này giúp kiểm tra độ kín của các mặt bích, van khóa và phát hiện kịp thời các khiếm khuyết nhỏ tại mối hàn.

Bảng giá tham khảo các dòng ống inox công nghiệp mới nhất

Chi phí đầu tư ống inox chịu áp phụ thuộc trực tiếp vào mác thép, quy cách đường kính, độ dày thành ống và biến động giá nguyên vật liệu trên thị trường. Dưới đây là bảng giá tham khảo cho một số quy cách ống inox công nghiệp phổ biến:

*Lưu ý: Mức giá trên mang tính chất tham khảo tại thời điểm hiện tại. Chi phí thực tế có thể thay đổi tùy thuộc vào biến động giá niken và crom trên thị trường, khối lượng đơn hàng, chi phí vận chuyển cũng như các yêu cầu kiểm định kỹ thuật đặc thù của dự án.*

Các câu hỏi thường gặp khi lựa chọn ống inox chịu áp suất cao

Làm sao để nhận biết độ dày thực tế của ống inox so với thông số danh nghĩa?

Khách hàng có thể sử dụng thước kẹp điện tử chính xác để đo trực tiếp độ dày thành ống tại nhiều vị trí khác nhau trên cây ống. Ngoài ra, việc yêu cầu đơn vị cung cấp xuất trình đầy đủ chứng chỉ chất lượng CO/CQ và kết quả kiểm định xuất xưởng là phương pháp xác thực đáng tin cậy nhất.

Ống inox hàn và ống inox đúc loại nào chịu áp lực tốt hơn?

Ống inox đúc (Seamless Pipe) không có đường hàn dọc thân ống nên khả năng phân bố ứng suất chịu lực đồng đều hơn trên mọi hướng, là lựa chọn tối ưu cho các hệ thống yêu cầu áp suất cực cao. Trong khi đó, ống inox hàn công nghệ cao hiện nay đáp ứng rất tốt các hệ thống áp lực trung bình với chi phí đầu tư kinh tế hơn.

Nhiệt độ cao ảnh hưởng như thế nào đến áp suất làm việc cho phép của ống?

Khi nhiệt độ môi trường hoặc lưu chất bên trong tăng lên, cấu trúc tinh thể kim loại giãn nở và giới hạn bền kéo giảm xuống. Do đó, khả năng chịu áp của ống sẽ bị suy giảm tương ứng, đòi hỏi kỹ sư phải tính toán hệ số an toàn lớn hơn khi thiết kế hệ thống nhiệt độ cao.

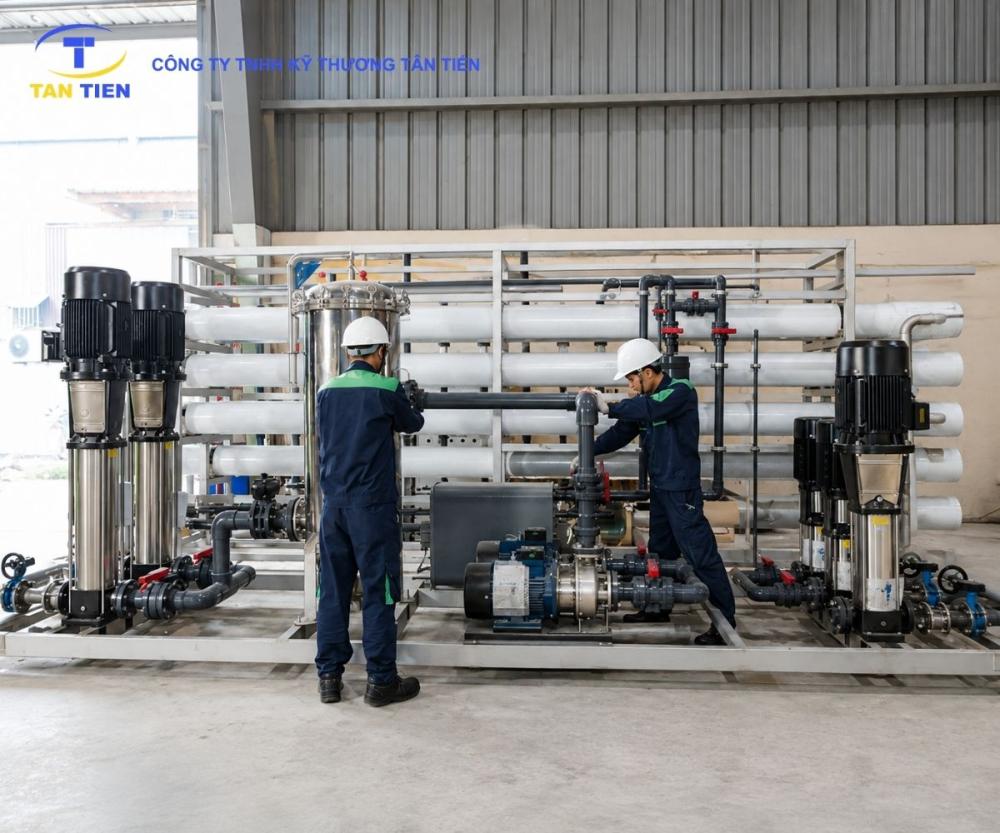

Hình 4: Kỹ thuật viên kiểm tra định kỳ, bảo dưỡng và thử nghiệm hệ thống đường ống áp lực tại nhà máy.

Kết luận và thông tin liên hệ đơn vị cung cấp ống inox chính hãng

Lựa chọn đúng độ dày inox chịu áp suất là nền tảng cốt lõi đảm bảo sự vận hành ổn định, an toàn và tối ưu chi phí cho toàn bộ hệ thống công nghiệp. Hy vọng những thông tin chuyên sâu trong bài viết đã giúp bạn nắm vững phương pháp tính toán, tiêu chuẩn kỹ thuật cũng như cách tra cứu thông số hiệu quả. Để cập nhật thêm các hình ảnh thực tế về sản phẩm, dự án thi công và các kiến thức kỹ thuật mới mỗi ngày, quý khách có thể ghé thăm trang Facebook Inox Tân Tiến.
