Chế tạo bình chịu áp lực bằng inox công nghiệp – Đạt chuẩn kiểm định an toàn

1. Tổng quan về nhu cầu chế tạo bình chịu áp lực bằng inox trong công nghiệp hiện đại

Trong các dây chuyền sản xuất công nghiệp quy mô lớn hiện nay, việc vận hành các thiết bị chứa, vận chuyển hoặc phản ứng hóa học dưới áp suất cao là điều kiện bắt buộc. Từ ngành công nghiệp hóa chất, dầu khí, dược phẩm cho đến chế biến thực phẩm và xử lý nước cấp, hệ thống thiết bị này đòi hỏi mức độ an toàn kỹ thuật ở ngưỡng cao nhất. Bất kỳ sự cố rò rỉ hay biến dạng kết cấu nào do áp suất cũng có thể dẫn đến hậu quả nghiêm trọng về người và tài sản.

Chính vì lý do đó, công tác chế tạo bình chịu áp lực đòi hỏi một quy trình công nghệ khắt khe, từ khâu tính toán sức bền vật liệu, lựa chọn chủng loại hợp kim cho đến kỹ thuật gia công và kiểm định an toàn định kỳ. Trong số các vật liệu kim loại được ứng dụng, thép không gỉ (inox) nổi lên như một giải pháp tối ưu nhờ khả năng chịu lực tốt, chống ăn mòn tuyệt vời và duy trì tuổi thọ dài lâu trong môi trường khắc nghiệt.

Đối với các nhà máy có nhu cầu vận hành hệ thống bồn chứa dung tích linh hoạt, việc tối ưu hóa quy mô từ các thiết bị lưu trữ phụ trợ quy mô nhỏ như Lý do nên mua bồn inox 300 lít của Tân Tiến cho đến các dòng bồn trung thế đặt ngang như Mua bồn inox 700 lít ngang của Tân Tiến sẽ giúp doanh nghiệp có cái nhìn toàn diện về chuỗi giải pháp thiết bị chứa đựng công nghiệp.

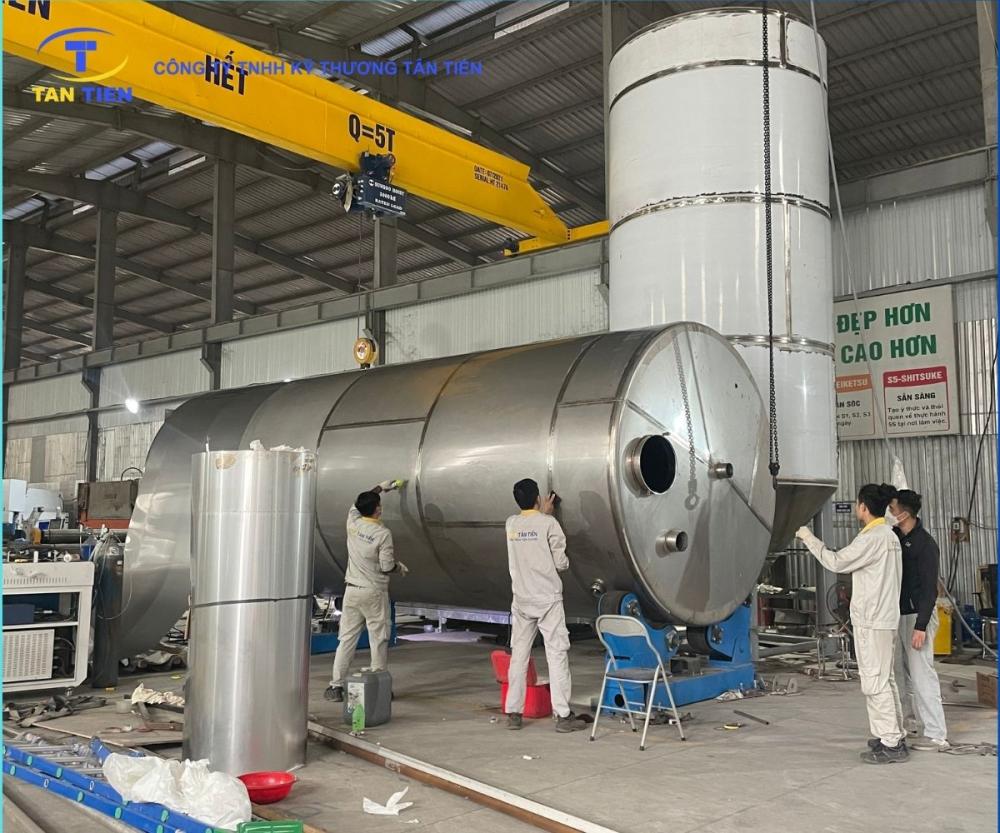

Hình 1: Tổng quan hệ thống bình chứa áp lực inox công nghiệp vận hành trong nhà máy

2. Tiêu chuẩn kỹ thuật và các loại mác thép inox chuyên dụng cho bình áp lực

Không giống như các loại bồn chứa thông thường hoạt động ở áp suất khí quyển, bồn inox chịu áp lực phải chịu sức ép lớn từ bên trong hoặc áp suất chân không từ bên ngoài. Do đó, việc lựa chọn mác thép là yếu tố quyết định sự sống còn của thiết bị.

Các mác thép inox phổ biến trong chế tạo bình áp lực

• Inox 304 / 304L: Là dòng vật liệu tiêu chuẩn công nghiệp với khả năng chống ăn mòn tốt, dễ gia công, hàn cắt và chịu được dải nhiệt độ rộng. Inox 304L có hàm lượng carbon thấp hơn, giúp hạn chế tối đa hiện tượng ăn mòn tại vùng mối hàn khi chế tạo các thiết bị dày.
• Inox 316 / 316L: Được bổ sung thành phần Molybdenum (Mo), giúp tăng cường khả năng chống ăn mòn rỗ và ăn mòn kẽ hở trong môi trường chứa hóa chất tính axit cao hoặc muối mặn. Đây là lựa chọn hàng đầu cho các bình áp lực ngành dược phẩm và hóa chất nặng.

Tiêu chuẩn thiết kế và tính toán sức bền

Quá trình thiết kế bình chứa áp lực inox phải tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật quốc tế và quốc gia (như ASME Section VIII, TCVN về thiết bị áp lực). Các kỹ sư cơ khí phải tính toán chi tiết chiều dày thành bồn, giới hạn chảy của vật liệu, hệ số an toàn mối hàn và áp suất thiết kế tối đa để đảm bảo thiết bị không bị biến dạng hay phá hủy khi vận hành quá tải cục bộ.

3. Cấu tạo chi tiết và nguyên lý vận hành của bồn inox chịu áp lực công nghiệp

Một hệ thống bồn áp lực công nghiệp tiêu chuẩn được cấu thành từ nhiều bộ phận chịu lực liên kết chặt chẽ với nhau thông qua công nghệ hàn áp lực cao:

• Thân bồn hình trụ: Là phần chịu lực chính, thường được lốc từ các tấm inox dày bằng máy cuốn thủy lực tự động để đảm bảo độ tròn và sai số hình học cực thấp.
• Đáy và nắp bồn (Chỏm cầu): Thường có dạng hình chỏm cầu elip hoặc bán cầu nhằm phân bố đều ứng suất nội tại do áp suất chất lỏng/khí gây ra, tránh tập trung ứng suất tại các góc nhọn.
• Hệ thống cửa người (Manhole) và cửa quan sát: Giúp kỹ thuật viên dễ dàng kiểm tra nội thất bên trong, bảo trì, vệ sinh định kỳ mà không làm ảnh hưởng đến tính kín khít của bình.
• Cụm phụ kiện an toàn: Bao gồm van xả áp (Safety Valve), đồng hồ đo áp suất (Pressure Gauge), nhiệt kế, cảm biến mức và hệ thống bích kết nối đường ống đạt chuẩn kỹ thuật.

Trong các hệ thống công nghiệp hiện đại, đôi khi việc mở rộng dung tích lưu trữ dạng mô-đun lắp ghép cũng được cân nhắc cho các công trình phụ trợ bên ngoài, tham khảo thêm giải pháp Bồn lắp ghép inox: Thông số kĩ thuật và ưu điểm bồn lắp ghép inox để hiểu rõ hơn về tính linh hoạt của cấu trúc lắp ghép inox hiện đại.

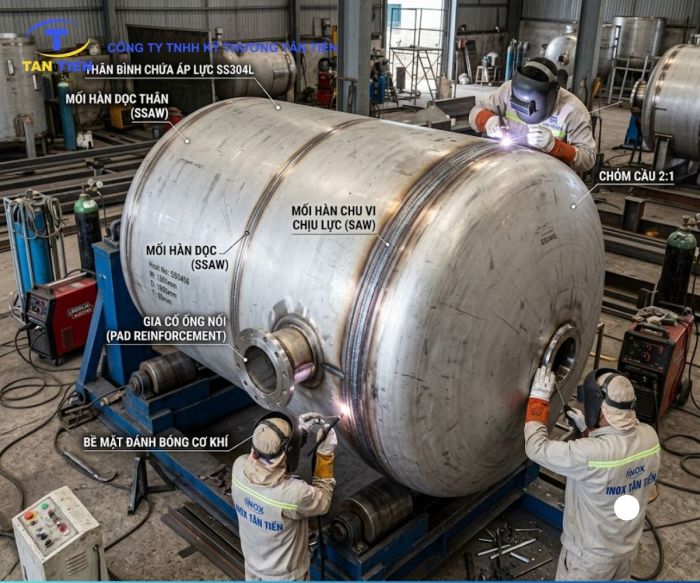

Hình 2: Cấu tạo chi tiết và các mối hàn chịu lực của bình chứa áp lực inox tại xưởng gia công

4. Quy trình chế tạo và kiểm định an toàn nghiêm ngặt bình chứa áp lực inox tại xưởng

Để một sản phẩm chế tạo bình chịu áp lực được phép đưa vào vận hành thực tế tại các nhà máy, quy trình sản xuất phải trải qua chuỗi các công đoạn kiểm soát chất lượng (QC) vô cùng ngặt nghèo:

1. Kiểm tra nguyên vật liệu đầu vào: Thử nghiệm cơ tính, thành phần hóa học của tấm inox và kiểm tra chứng chỉ xuất xứ (CO/CQ).
2. Cắt gọt và gia công phôi: Sử dụng máy cắt CNC Plasma hoặc Laser để đảm bảo kích thước phôi chuẩn xác đến từng milimet.
3. Lốc tấm và hàn đối đầu: Định hình thân bồn bằng máy lốc 3-4 trục, sau đó thực hiện hàn TIG/MIG nhiều lớp có khí trơ bảo vệ sâu bên trong mối hàn.
4. Kiểm tra không phá hủy (NDT): Đây là bước cốt lõi. Toàn bộ các mối hàn chịu lực chính phải được kiểm tra khuyết tật bằng phương pháp siêu âm (UT), chụp X-quang (RT) hoặc thẩm thấu chất lỏng (PT) để loại trừ rò rỉ.
5. Thử áp lực thủy tĩnh (Hydrostatic Test): Bơm nước vào đầy bình và nâng áp suất lên mức thử nghiệm (thường bằng 1.25 đến 1.5 lần áp suất thiết kế) trong khoảng thời gian nhất định để kiểm tra độ bền cơ học và độ kín khít.
6. Hoàn thiện bề mặt và cấp kiểm định: Đánh bóng, tẩy rỉ mối hàn, sơn chống gót (nếu cần) và tiến hành hội đồng kiểm định an toàn kỹ thuật nhà nước cấp phép sử dụng.

5. Ưu điểm vượt trội của bồn áp lực công nghiệp inox so với vật liệu thông thường

So với các dòng bình chứa làm bằng thép carbon thông thường hoặc vật liệu composite truyền thống, bồn inox chịu áp lực sở hữu những ưu thế vượt trội:

• Kháng ăn mòn tuyệt đối: Inox không bị oxy hóa hay gỉ sét khi tiếp xúc với nước, hóa chất tẩy rửa, dung dịch hữu cơ hay hơi nước nóng, từ đó ngăn chặn tình trạng thôi nhiễm tạp chất vào dung dịch bên trong.
• Độ bền cơ học và dẻo dai cao: Duy trì độ bền kéo đứt và độ giãn dài tốt ngay cả trong điều kiện nhiệt độ vận hành cao hoặc âm sâu.
• Tính thẩm mỹ và vệ sinh bề mặt: Bề mặt inox nhẵn bóng giúp việc vệ sinh, CIP (Clean-in-place) trở nên dễ dàng, không tạo môi trường cho vi khuẩn tích tụ, đáp ứng các tiêu chuẩn GMP, HACCP trong thực phẩm và dược phẩm.
• Hiệu quả kinh tế dài hạn: Dù chi phí đầu tư ban đầu cao hơn thép thường, nhưng tuổi thọ lên tới hàng chục năm và việc ít phải bảo trì, sửa chữa giúp doanh nghiệp tối ưu hóa chi phí vận hành tổng thể.

6. Ứng dụng thực tế của bồn inox chịu áp lực trong các lĩnh vực trọng điểm

Sự đa dạng về dung tích và khả năng chịu áp suất linh hoạt giúp bồn áp lực công nghiệp hiện diện trong hầu hết các ngành kinh tế mũi nhọn:

• Ngành Hóa chất và Dầu khí: Dùng làm bình phản ứng hóa học, tháp chưng cất, bình chứa khí nén, bồn chứa dung môi dễ cháy nổ đòi hỏi tiêu chuẩn phòng chống cháy nổ tuyệt đối.
• Ngành Thực phẩm và Đồ uống: Ứng dụng trong các hệ thống nấu bia, thanh trùng sữa, cô đặc siro, lên men áp suất cao và chứa khí CO2 bão hòa trong nước giải khát.
• Ngành Dược phẩm và Y tế: Làm nồi hấp tiệt trùng công nghiệp, bồn chứa nước cất hai lần, hệ thống nước RO áp lực cao phục vụ sản xuất thuốc tiêm.
• Ngành Xử lý nước và Năng lượng: Bình lọc áp lực cát/than hoạt tính, bồn chứa hơi nước phụ trợ cho các nhà máy nhiệt điện và hệ thống lò hơi công suất lớn.

Hình 3: Kỹ sư vận hành và kiểm tra hệ thống bồn inox chịu áp lực trong dây chuyền sản xuất thực phẩm

7. Lựa chọn đơn vị gia công, chế tạo bình chịu áp lực uy tín, đạt chuẩn kiểm định

Việc tìm kiếm một đối tác gia công cơ khí chính xác có năng lực chế tạo thiết bị áp lực là bài toán quan trọng đối với các chủ đầu tư dự án. Một đơn vị uy tín cần phải đáp ứng các tiêu chí cốt lõi:

• Có giấy phép hành nghề chế tạo thiết bị áp lực do cơ quan có thẩm quyền cấp.
• Đội ngũ kỹ sư thiết kế giàu kinh nghiệm, am hiểu sâu sắc về tiêu chuẩn tính toán sức bền kết cấu.
• Hệ thống nhà xưởng rộng lớn, trang bị đồng bộ máy móc hiện đại: máy lốc tôn thủy lực khổ lớn, máy hàn tự động Submerged Arc Welding (SAW), hệ thống thiết bị kiểm tra không phá hủy NDT chuyên sâu.
• Cam kết đồng hành cùng doanh nghiệp trong suốt quá trình đăng kiểm, cấp giấy chứng nhận an toàn kỹ thuật từ cơ quan kiểm định nhà nước.

8. Thông tin liên hệ tư vấn thiết kế và đặt gia công bồn áp lực inox theo yêu cầu

- Quý khách hàng cần chế tạo bình chịu áp lực bằng inox công nghiệp đạt chuẩn kiểm định an toàn, xin vui lòng kết nối ngay với chúng tôi.

- Inox Tân Tiến nhận tư vấn thiết kế, gia công trọn gói theo thông số yêu cầu kỹ thuật riêng của từng nhà máy.

- Nhận ngay tư vấn chuyên sâu và báo giá ưu đãi nhanh chóng qua Hotline: 0967 388 669 hoặc 0914 128 128.
