Bảng tra kích thước ống inox công nghiệp tiêu chuẩn ASTM. Tra cứu độ dày ống inox, thông số ống inox và bảng quy chuẩn ống inox chính xác nhất. Gọi ngay 0967 388 669 hoặc 0914 128 128!
1. Tầm quan trọng của tiêu chuẩn ASTM trong quy định kích thước ống inox

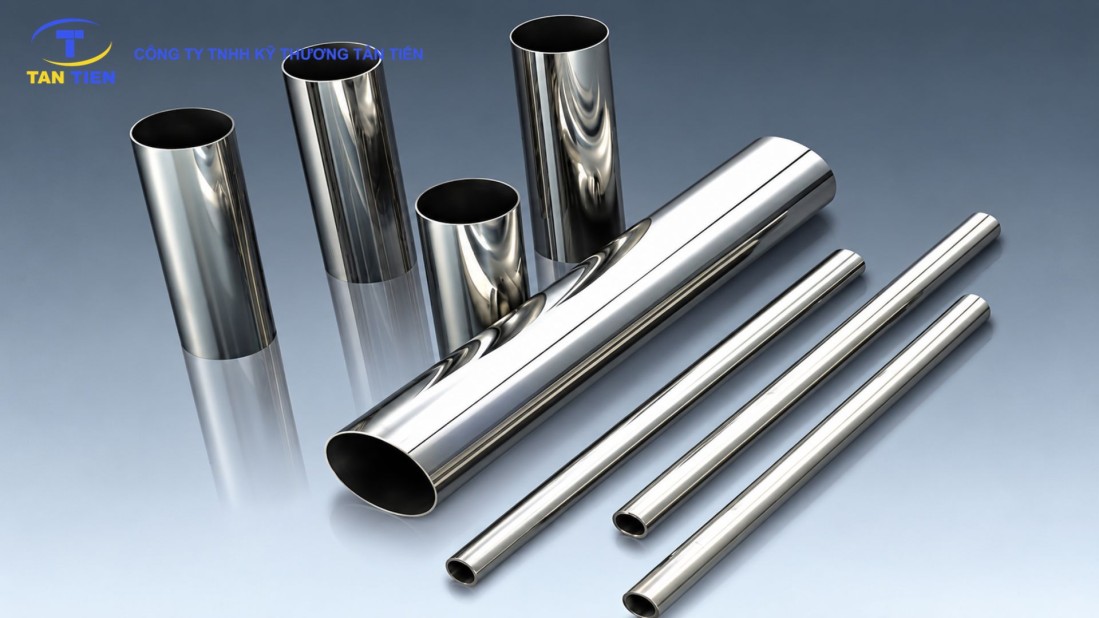

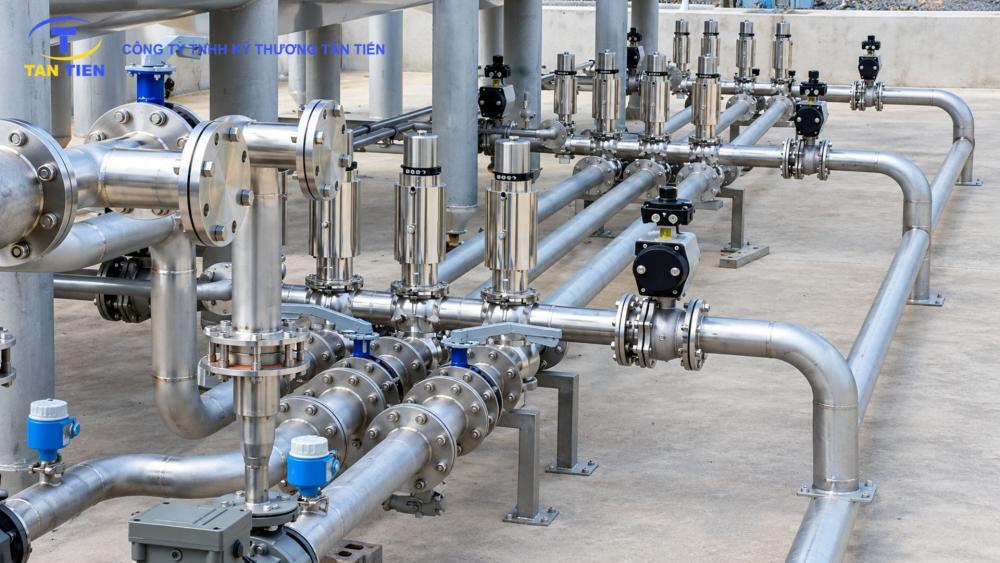

Bảng tra kích thước ống inox công nghiệp tiêu chuẩn ASTM. Tra cứu độ dày ống inox, thông số ống inox và bảng quy chuẩn ống inox chính xác nhất tại đây. Trong các công trình hạ tầng và cơ điện (MEP) hiện đại, việc sử dụng vật liệu đúng quy cách là yếu tố sống còn để đảm bảo an toàn vận hành. Nếu quý khách hàng đang tìm kiếm giải pháp cung ứng vật tư chuẩn quốc tế cho dự án, hãy gọi ngay 0967 388 669 hoặc 0914 128 128 để nhận tư vấn chi tiết từ kỹ sư của Inox Tân Tiến.
1.1. Tiêu chuẩn ASTM là gì và tại sao ống công nghiệp cần tuân thủ?
ASTM (American Society for Testing and Materials) là Hiệp hội Thử nghiệm và Vật liệu Mỹ – cơ quan ban hành các tiêu chuẩn kỹ thuật được công nhận rộng rãi nhất trên thế giới. Trong đó, tiêu chuẩn ASTM A312 là "kim chỉ nam" quy định về kích thước, độ dày và mác thép cho ống inox đúc hoặc hàn gia công nguội. Việc tuân thủ tiêu chuẩn này giúp các thiết kế kỹ thuật đạt độ tương thích tuyệt đối, đảm bảo các phụ kiện (van, co, tê, mặt bích) từ các nguồn cung khác nhau trên thế giới vẫn có thể kết nối hoàn hảo trong cùng một hệ thống.

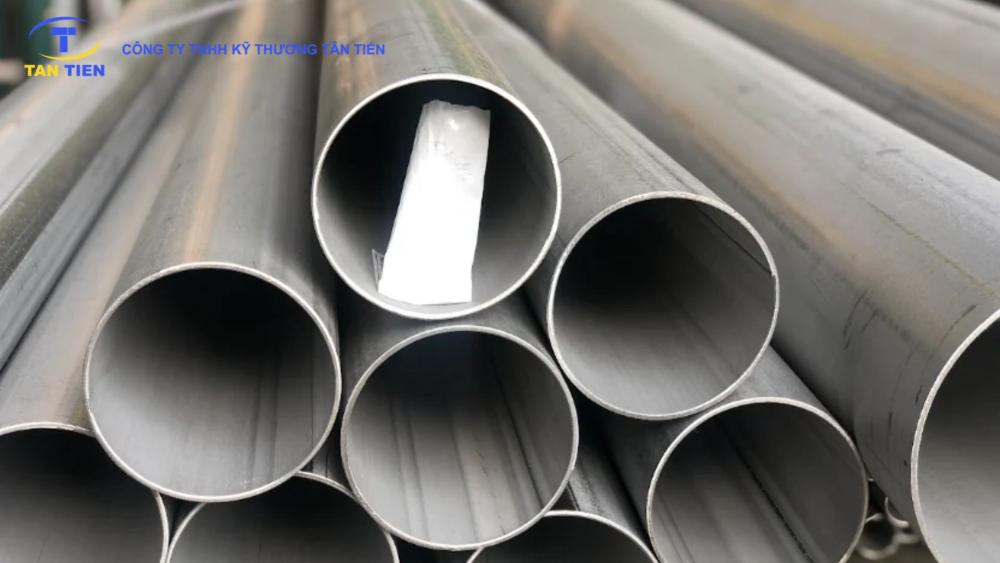

1.2. Hiểu đúng các thông số ống inox cơ bản: OD, NB/DN và SCH
Để đọc hiểu bảng tra kích thước, kỹ sư cần nắm vững 3 thông số then chốt:
OD (Outer Diameter): Đường kính ngoài thực tế của ống, thường tính bằng mm hoặc inch.
NPS/DN (Nominal Pipe Size): Kích thước danh định. Đây là con số định danh hệ thống, không phản ánh chính xác đường kính trong hay ngoài thực tế của ống.
SCH (Schedule): Chỉ số biểu thị độ dày thành ống. SCH càng lớn, ống càng dày và khả năng chịu áp lực càng cao.
2. Bảng quy chuẩn ống inox tiêu chuẩn ASTM A312 danh định

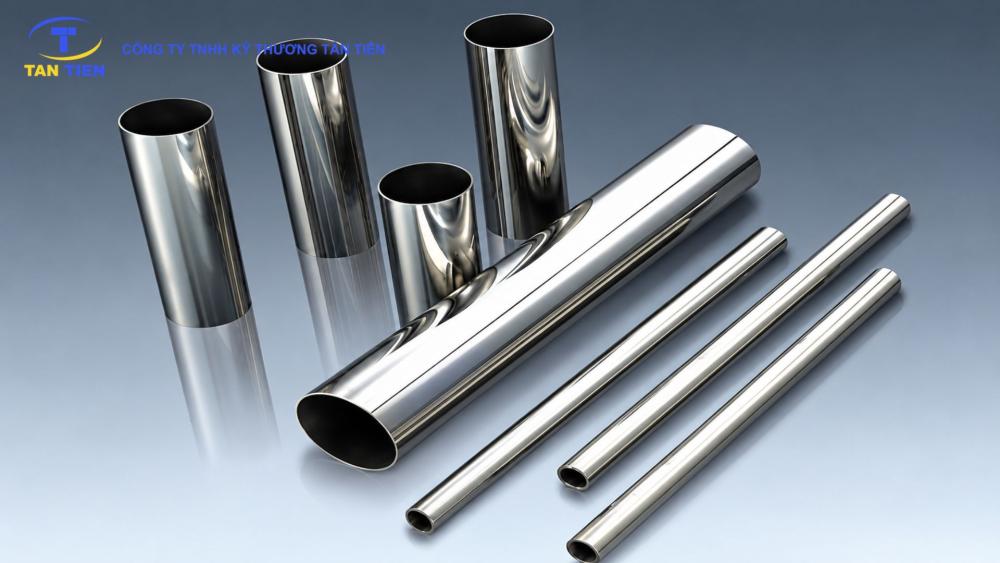

2.1. Bảng quy chuẩn kích thước ống inox hệ Inch và hệ DN
Dưới đây là bảng đối chiếu nhanh đường kính ngoài (OD) cho các kích thước ống thông dụng:
NPS (Inch) | DN (mm) | OD (mm) |
1/8" | 6 | 10.3 |
1/2" | 15 | 21.3 |
1" | 25 | 33.4 |
2" | 50 | 60.3 |
4" | 100 | 114.3 |
8" | 200 | 219.1 |
12" | 300 | 323.9 |
2.2. Bảng tra độ dày ống inox công nghiệp chi tiết theo mã SCH
Độ dày ống inox thay đổi tùy theo cấp độ SCH. Các dòng ống SCH5S và SCH10S thường dùng cho hệ thống áp thấp, trong khi SCH40S và SCH80S chuyên dùng cho ngành dầu khí và nồi hơi áp suất cao.
3. Cách tính toán thông số ống inox và trọng lượng lý thuyết
3.1. Mối quan hệ giữa độ dày thành ống và áp suất làm việc
Đối với đường kính ngoài (OD) không đổi, việc tăng cấp độ SCH (tăng độ dày) sẽ làm giảm đường kính trong (ID). Việc này giúp cấu trúc ống vững chắc hơn, hạn chế tối đa hiện tượng móp méo khi vận hành dưới áp suất lớn và tăng độ bền chống ăn mòn hóa học cho thành ống.
3.2. Công thức chuyển đổi khối lượng dựa trên kích thước thực tế
Để kiểm tra khối lượng ống trước khi đặt hàng, bạn có thể áp dụng công thức vật lý sau:
$$\text{Trọng lượng (kg/m)} = (\text{OD} - \text{Độ dày}) \times \text{Độ dày} \times 0.02491$$
Ví dụ: Với ống inox DN100 (OD = 114.3mm), độ dày 3.05mm:
Trọng lượng = (114.3 - 3.05) * 3.05 * 0.02491 ≈ 8.42 kg/m.
4. Sai số cho phép về kích thước ống inox theo quy định ASTM
Theo tiêu chuẩn ASTM, các sản phẩm ống công nghiệp phải nằm trong phạm vi dung sai nhất định:
Dung sai đường kính ngoài: Thường cho phép sai số trong khoảng $\pm0.5\%$ đến $\pm1\%$.
Dung sai độ dày: Thông thường, độ dày thành ống không được phép âm quá $12.5\%$ so với độ dày danh định của tiêu chuẩn thiết kế.
Các dự án cơ khí chính xác cao cần chú trọng kiểm tra độ thẳng và độ tròn của ống để tránh gây rò rỉ tại các mối ghép mặt bích trong quá trình lắp đặt. Quý khách có thể tham khảo thêm. Bạn có thể tham khảo thêm các sản phẩm ống inox Tân Tiến Tại đây để nắm rõ các biên độ sai số chi tiết.
5. Inox Tân Tiến - Đại lý phân phối ống inox chuẩn kích thước tiêu chuẩn ASTM
5.1. Đảm bảo chất lượng vật tư đồng bộ cho mọi công trình
Tại Inox Tân Tiến, chúng tôi hiểu rằng "sai một ly là đi một dặm". 100% sản phẩm ống inox và tấm inox phân phối tại kho đều được kiểm định khắt khe theo đúng bảng quy chuẩn ống inox quốc tế. Chúng tôi cam kết không giao hàng thiếu ly, lệch barem, luôn đi kèm đầy đủ hồ sơ CO/CQ minh bạch cho các nhà thầu thi công.
5.2. Thông tin liên hệ và nhận tư vấn bảng tra miễn phí
Đội ngũ kỹ sư tại Inox Tân Tiến luôn sẵn sàng hỗ trợ khách hàng bóc tách khối lượng và lựa chọn vật liệu tối ưu.
Hotline: 0967 388 669 hoặc 0914 128 128
Email: inoxtantien@gmail.com
Địa chỉ: Cụm Công Nghiệp Ô Tô Nguyên Khê, Đông Anh, TP Hà Nội, Việt Nam.
Website: https://inoxtantien.vn/
Tra cứu chính xác kích thước ống inox theo tiêu chuẩn ASTM là bước bắt buộc để kỹ sư tối ưu chi phí và đảm bảo vận hành. Nếu bạn đang gặp khó khăn khi đối chiếu thông số độ dày cho bản vẽ, đừng ngần ngại nhấc máy gọi ngay đến Hotline 0967 388 669 hoặc 0914 128 128 để được hỗ trợ bóc tách miễn phí 24/7!
