Cách chọn độ dày ống inox chịu được áp suất cao

1. Tầm quan trọng của việc lựa chọn độ dày ống inox trong hệ thống áp lực cao

Hình 1: Kỹ sư cơ khí đang kiểm tra thông số kỹ thuật và độ dày của mẫu ống inox tại xưởng sản xuất.

Trong các nhà máy sản xuất hóa chất, hệ thống phòng cháy chữa cháy (PCCC), nhà máy chế biến thực phẩm, dược phẩm hay các hệ thống đường ống dẫn khí nén, lò hơi áp lực lớn, việc ứng dụng vật liệu thép không gỉ luôn được các kỹ sư ưu tiên hàng đầu. Nhờ sở hữu cấu trúc kim loại đặc biệt với hàm lượng crôm cao, ống inox mang lại khả năng chống ăn mòn tuyệt vời, không bị gỉ sét khi tiếp xúc với môi trường ẩm ướt hoặc hóa chất khắc nghiệt, đồng thời duy trì độ bền cơ học vượt trội theo thời gian.

Tuy nhiên, một trong những thách thức lớn nhất trong quá trình thiết kế hệ thống là xác định đúng thông số kỹ thuật của ống. Nếu kỹ sư chọn độ dày thành ống quá mỏng so với áp suất thực tế phát sinh trong quá trình vận hành của dòng chảy, hệ thống rất dễ đối mặt với hiện tượng phình ống, biến dạng cục bộ, nứt vỡ hoặc rò rỉ lưu chất nghiêm trọng. Điều này không chỉ gây nguy hiểm trực tiếp đến tính mạng của đội ngũ nhân sự vận hành mà còn gây thiệt hại kinh tế nặng nề do gián đoạn dây chuyền sản xuất và chi phí sửa chữa khắc phục sự cố.

Ngược lại, việc lựa chọn độ dày thành ống quá lớn so với yêu cầu thực tế lại dẫn đến tình trạng lãng phí tài chính khổng lồ trong khâu đầu tư vật tư ban đầu, đồng thời làm tăng trọng lượng toàn bộ hệ thống khung đỡ, gây khó khăn cho công tác thi công lắp đặt trên cao. Do đó, việc nắm vững các tiêu chuẩn kỹ thuật chuyên sâu về độ dày inox chịu áp suất sẽ giúp các nhà thầu tối ưu hóa hoàn hảo bài toán giữa độ bền vững kỹ thuật và hiệu quả kinh tế xây dựng. Để tăng cường độ cứng vững và chịu lực cho các hệ thống khung giá đỡ hoặc kết cấu phụ trợ ngoài trời, các kỹ sư thường kết hợp sử dụng thêm các dòng Cây tròn inox trang trí với quy cách chuẩn xác, bề mặt sáng bóng và độ bền cơ học cao.

Ngoài ra, việc đánh giá đúng mức độ chịu tải trọng động và tĩnh của đường ống còn giúp kéo dài tuổi thọ công trình lên đến hàng chục năm. Các yếu tố như sự dao động áp suất đột ngột (hiện tượng búa nước), nhiệt độ dòng chảy thay đổi liên tục hay rung động từ máy bơm công suất lớn đều tác động trực tiếp lên thành ống. Do đó, việc nghiên cứu kỹ lưỡng các thông số từ nhà sản xuất là bước đệm bắt buộc trước khi đưa vật tư vào thi công thực tế tại công trường.

2. Các yếu tố kỹ thuật ảnh hưởng trực tiếp đến khả năng chịu áp suất của ống

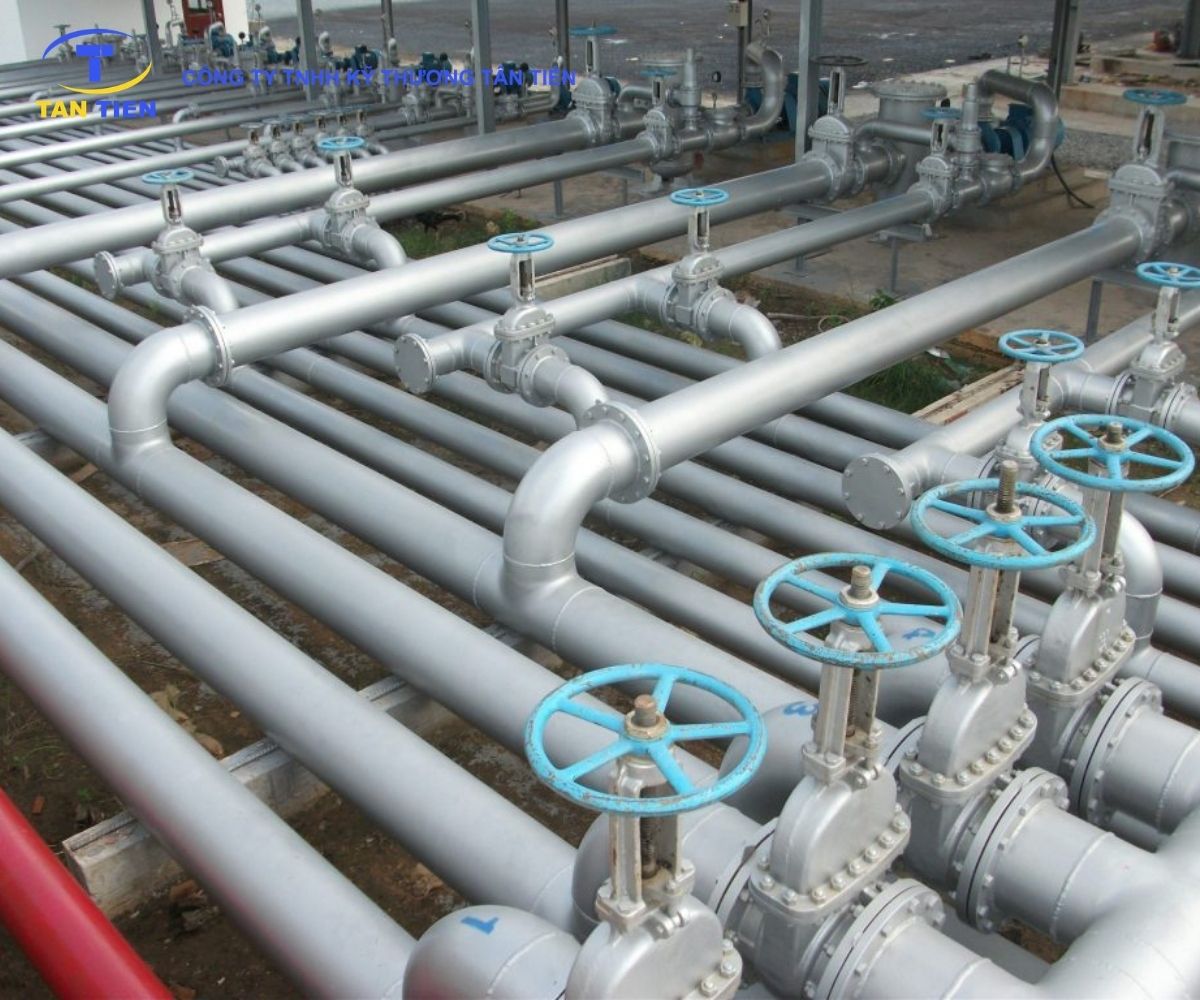

Hình 2: Hệ thống đường ống dẫn công nghiệp áp lực cao được lắp đặt hoàn thiện và thử áp nghiệm thu kỹ thuật.

Khả năng chịu áp lực của một đoạn ống inox không phụ thuộc đơn thuần vào một thông số duy nhất mà là sự kết hợp phức tạp của nhiều yếu tố kỹ thuật cơ bản. Việc hiểu rõ từng yếu tố sẽ giúp các kỹ sư đưa ra quyết định thiết kế chính xác nhất trong mọi điều kiện vận hành công nghiệp:

• Mác thép (Grade) và thành phần hợp kim: Các dòng mác thép phổ biến hiện nay như Inox 304, Inox 304L, Inox 316 hay Inox 316L sở hữu giới hạn chảy, độ bền kéo và hàm lượng crôm - niken khác nhau. Mác thép chất lượng cao sẽ quyết định trực tiếp đến khả năng chịu lực dưới tác động của áp suất bên trong lẫn khả năng chống ăn mòn rỗ bề mặt.
• Đường kính danh định và tỷ lệ đường kính trên độ dày: Ống có đường kính ngoài càng lớn thì diện tích bề mặt chịu lực của lưu chất tác dụng lên thành ống càng cao. Theo định luật cơ học chất lưu, với cùng một mức áp suất, ống đường kính lớn bắt buộc phải có độ dày thành ống lớn hơn tương ứng để cân bằng ứng suất vòng phát sinh.
• Nhiệt độ môi trường và nhiệt độ lưu chất vận hành: Kim loại thép không gỉ có xu hướng suy giảm giới hạn bền và giới hạn chảy khi nhiệt độ làm việc tăng cao (đặc biệt trong các hệ thống hơi nóng công nghiệp trên 200 độ C). Do đó, khi nhiệt độ tăng, kỹ sư bắt buộc phải tính toán hệ số giảm áp suất hoặc tăng độ dày thành ống để đảm bảo an toàn.
• Phương pháp chế tạo ống (Đúc hay Hàn): Ống inox đúc (Seamless) không có đường hàn dọc thân ống thường chịu được áp suất cao hơn và phân bố ứng suất đều hơn so với ống inox hàn (Welded) có cùng kích thước, mặc dù ống hàn hiện nay đã đạt tiêu chuẩn kỹ thuật rất cao nhờ công nghệ hàn tự động tiên tiến.

Bên cạnh các yếu tố trên, chất lượng mối nối, phụ kiện đi kèm như co, tê, giảm tốc và kỹ thuật lắp đặt của đội ngũ thợ cơ điện cũng đóng vai trò trọng yếu trong việc duy trì độ kín khít và khả năng chịu áp lực tổng thể của toàn bộ hệ thống đường ống công nghiệp.

3. Hướng dẫn chi tiết cách tính toán độ dày thành ống inox theo tiêu chuẩn kỹ thuật

Để xác định chính xác chiều dày tối thiểu của ống inox phục vụ cho các công trình áp lực cao, các kỹ sư cơ khí chuyên nghiệp thường áp dụng các công thức tính toán tiêu chuẩn quốc tế như công thức Barlow hoặc tiêu chuẩn ASME B31.3 dành cho hệ thống đường ống công nghiệp. Công thức cơ bản thường dựa trên mối quan hệ giữa áp suất thiết kế, đường kính ngoài của ống, ứng suất cho phép của mác thép và hệ số hiệu suất mối hàn.

Cụ thể, công thức tính toán độ dày thành ống theo lý thuyết ứng suất vòng được biểu diễn qua các đại lượng: chiều dày tối thiểu bằng áp suất thiết kế nhân với đường kính ngoài, chia cho tổng của hai lần ứng suất cho phép nhân với hệ số mối hàn cộng với áp suất thiết kế. Trong thực tế thi công, các kỹ sư luôn phải cộng thêm một khoản dung sai ăn mòn và dung sai chế tạo chiều dày theo tiêu chuẩn sản xuất (thường dao động từ 10% đến 12.5%) để đảm bảo ống không bị mỏng hơn giới hạn an toàn trong suốt vòng đời sử dụng.

Quá trình tính toán này đòi hỏi sự cẩn trọng tuyệt đối nhằm đảm bảo ống vừa đủ khả năng chịu tải trọng vận hành liên tục dưới áp lực lớn, vừa tối ưu hóa được trọng lượng kết cấu tổng thể. Bên cạnh đó, trong các hệ thống dẫn truyền dòng chảy thực phẩm hoặc hóa chất tinh khiết yêu cầu bề mặt trong nhẵn bóng, chống bám cặn vi sinh, việc ứng dụng các sản phẩm Ống inox tròn chất lượng cao với dung sai kích thước cực nhỏ là giải pháp kỹ thuật tối ưu được tin dùng rộng rãi nhất tại các nhà máy hiện đại.

Việc kiểm tra và thử áp lực định kỳ sau khi lắp đặt (Hydrostatic Test) với mức áp suất thử thường bằng 1.5 lần áp suất thiết kế cũng là bước kiểm chứng thực tế quan trọng để xác nhận độ chính xác của quá trình tính toán độ dày thành ống trước khi đưa công trình vào vận hành thương mại chính thức.

4. Tổng quan chi tiết về bảng tra áp lực làm việc và giới hạn an toàn của vật liệu

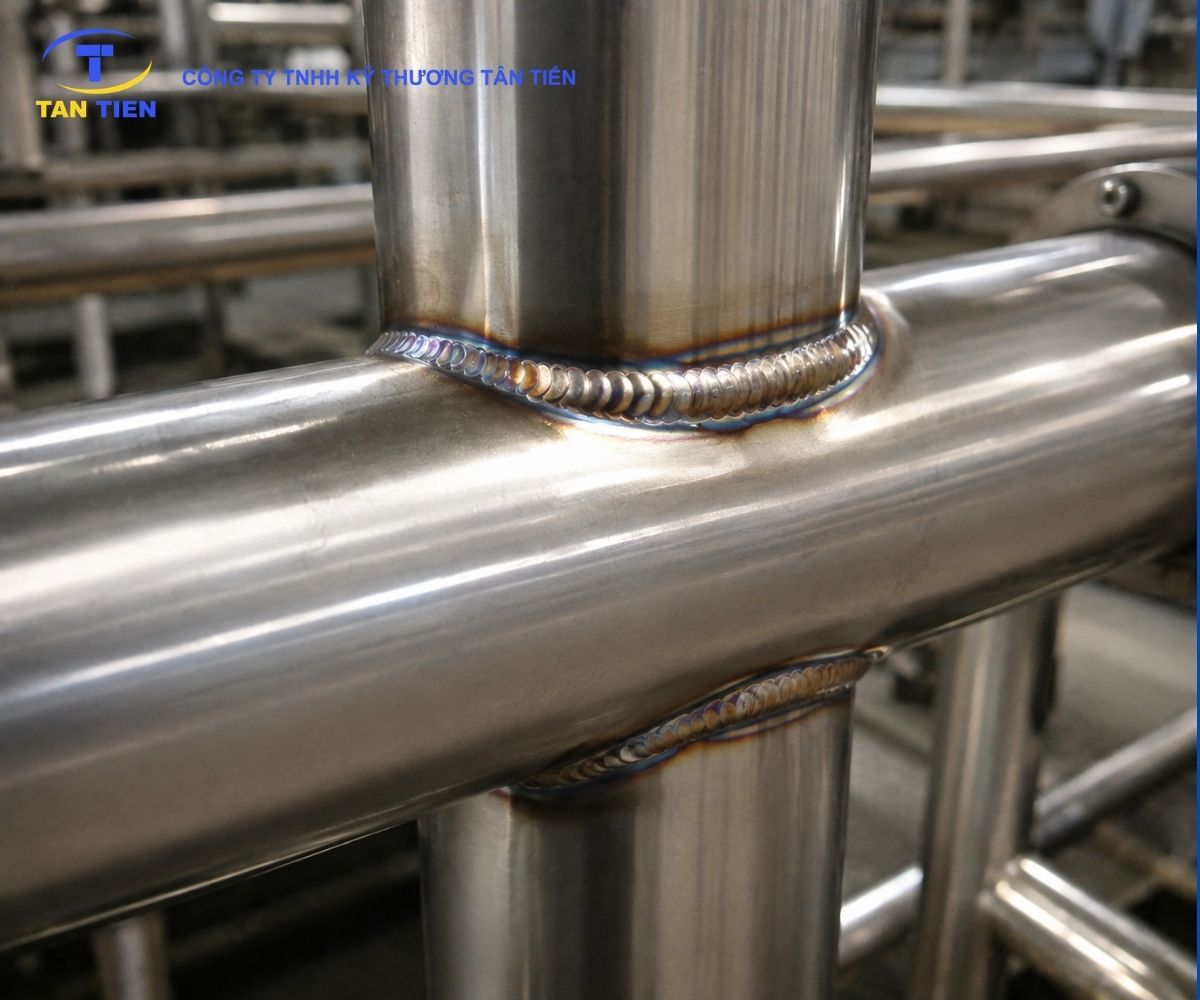

Hình 3: Cận cảnh các mối hàn và đường ống inox chịu lực được gia công sắc sảo, đạt tiêu chuẩn kỹ thuật khắt khe.

Bảng tra áp lực làm việc và độ dày tiêu chuẩn là cẩm nang kỹ thuật không thể thiếu đối với các đơn vị tư vấn thiết kế, kỹ sư giám sát và nhà thầu thi công cơ điện (M&E). Thông qua việc tra cứu bảng thông số này, kỹ thuật viên có thể nhanh chóng xác định mức áp suất làm việc tối đa (Maximum Allowable Working Pressure - MAWP) tương ứng với từng kích cỡ đường kính danh định và độ dày thành ống cụ thể theo các tiêu chuẩn quốc tế như ASTM, JIS hoặc DIN.

Việc tuân thủ nghiêm ngặt các thông số giới hạn an toàn trong bảng tra giúp ngăn chặn từ sớm các rủi ro biến dạng ống, phồng rộp hoặc nứt vỡ do vận hành quá tải áp suất. Các kỹ sư luôn khuyến cáo phải duy trì hệ số an toàn tối thiểu từ 4 đến 5 lần đối với các hệ thống chứa khí nén áp lực cao hoặc hóa chất nguy hiểm nhằm phòng ngừa các sự cố bất ngờ do búa nước hoặc dao động nhiệt độ đột ngột gây ra.

Đồng thời, đối với các hệ thống đường ống dẫn khí sạch, hệ thống trang trí nội ngoại thất cao cấp hoặc hệ thống dẫn chất lỏng có yêu cầu thẩm mỹ và độ kín khít tuyệt đối, việc lựa chọn sử dụng các dòng sản phẩm Ống inox trang trí loại dày cao cấp sẽ mang lại sự an tâm tuyệt đối, vừa đảm bảo khả năng chịu lực vừa giữ được vẻ ngoài sáng bóng, sang trọng suốt quá trình sử dụng lâu dài.

Bảng tra áp lực cũng cung cấp các thông số quy đổi chi tiết giúp nhà thầu dễ dàng đối chiếu giữa hệ mét (mm) và hệ inch, giữa đơn vị bar, psi hay kg/cm2, từ đó loại bỏ hoàn toàn các sai sót trong quá trình đặt hàng và thi công lắp đặt thực tế tại các dự án công nghiệp trọng điểm.

5. Giải pháp lựa chọn chủng loại ống inox phù hợp cho từng đặc thù công trình thực tế

Mỗi hạng mục công trình xây dựng dân dụng, thương mại hay dây chuyền sản xuất công nghiệp nặng đều sở hữu những đặc thù kỹ thuật riêng biệt, đòi hỏi đội ngũ kỹ sư phải linh hoạt lựa chọn phương án vật tư tối ưu nhất:

• Đối với hệ thống cấp nước sinh hoạt, PCCC tòa nhà hoặc áp suất thấp: Có thể ưu tiên sử dụng các dòng ống inox có độ dày tiêu chuẩn phổ thông, vừa đảm bảo độ bền vững, chống rỉ sét hoàn hảo vừa giúp tiết kiệm tối đa chi phí đầu tư vật tư cho chủ đầu tư.
• Đối với hệ thống lò hơi công nghiệp, nhà máy hóa chất và đường ống dẫn khí nén áp lực cao: Bắt buộc phải lựa chọn các dòng ống inox công nghiệp đúc (Seamless) hoặc ống hàn có độ dày lớn, sử dụng mác thép cao cấp như Inox 304 hoặc Inox 316 đạt chuẩn quốc tế để chống chịu sự ăn mòn hóa học mạnh và mức áp suất vận hành khắc nghiệt.
• Đối với ngành công nghiệp thực phẩm, dược phẩm và y tế: Yêu cầu đặt lên hàng đầu là bề mặt ống phải cực kỳ nhẵn bóng (độ nhám thấp), sử dụng mác thép 316L để ngăn ngừa tuyệt đối sự bám dính của vi khuẩn, đảm bảo tiêu chuẩn vệ sinh an toàn thực phẩm khắt khe nhất.

Sự am hiểu sâu sắc về tính chất lý hóa của từng loại vật liệu inox sẽ giúp các nhà thầu đưa ra các quyết định chính xác, tối ưu hóa chi phí vòng đời dự án và mang lại hiệu quả kinh tế bền vững cho chủ đầu tư trong suốt quá trình khai thác vận hành.

6. Cập nhật bảng giá tham khảo các dòng vật tư inox mới nhất trên thị trường

Nhằm hỗ trợ các chủ đầu tư, nhà thầu xây dựng, xưởng cơ khí và đội ngũ kỹ thuật dễ dàng hoạch định tài chính, dự trù ngân sách thi công, dưới đây là bảng báo giá tham khảo cập nhật mới nhất đối với các chủng loại vật tư ống và phụ kiện inox phổ biến đang được phân phối chính hãng trên thị trường:

*Lưu ý: Mức giá trên mang tính chất tham khảo chung tại thời điểm hiện tại và có thể biến động tùy theo biến động giá nguyên liệu thị trường, khối lượng đơn hàng thực tế cũng như yêu cầu quy cách gia công cắt, chấn, đột lỗ theo bản vẽ riêng của quý khách.*

7. Tổng kết chung và thông tin liên hệ đặt hàng sản phẩm chính hãng, uy tín

Việc lựa chọn đúng độ dày ống inox chịu áp suất đóng vai trò cốt lõi, mang tính quyết định đảm bảo sự thành công, an toàn tuyệt đối và hiệu quả vận hành lâu dài cho mọi công trình công nghiệp cũng như dân dụng. Đầu tư vật tư chính hãng, đạt tiêu chuẩn chất lượng cao chính là giải pháp tối ưu mang lại giá trị bền vững theo thời gian. Để tham khảo thêm nhiều hình ảnh thực tế về các dự án đã thực hiện và các sản phẩm gia công cơ khí đặc thù, quý khách hàng có thể ghé thăm và theo dõi Fanpage Inox Tân Tiến của chúng tôi.

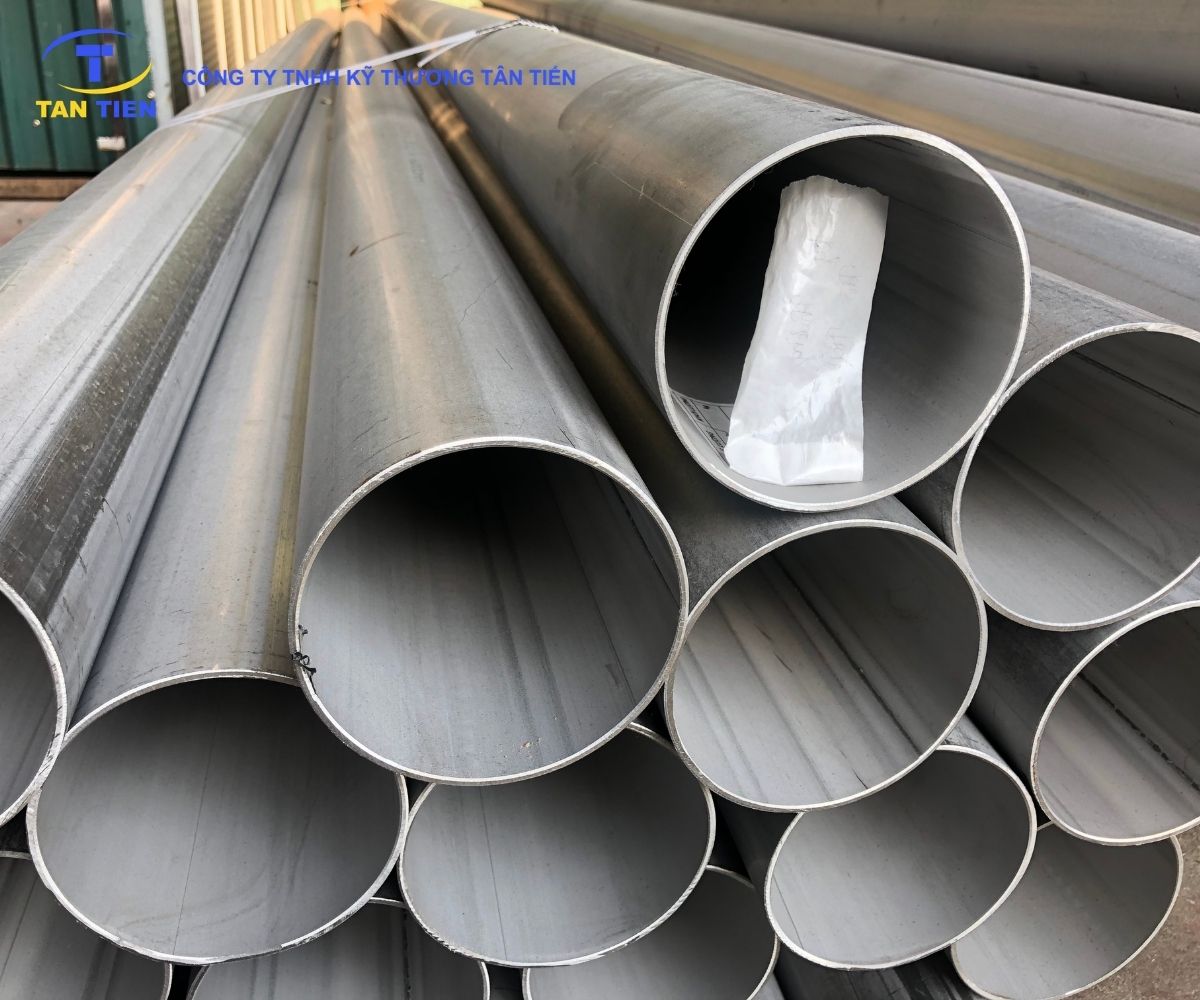

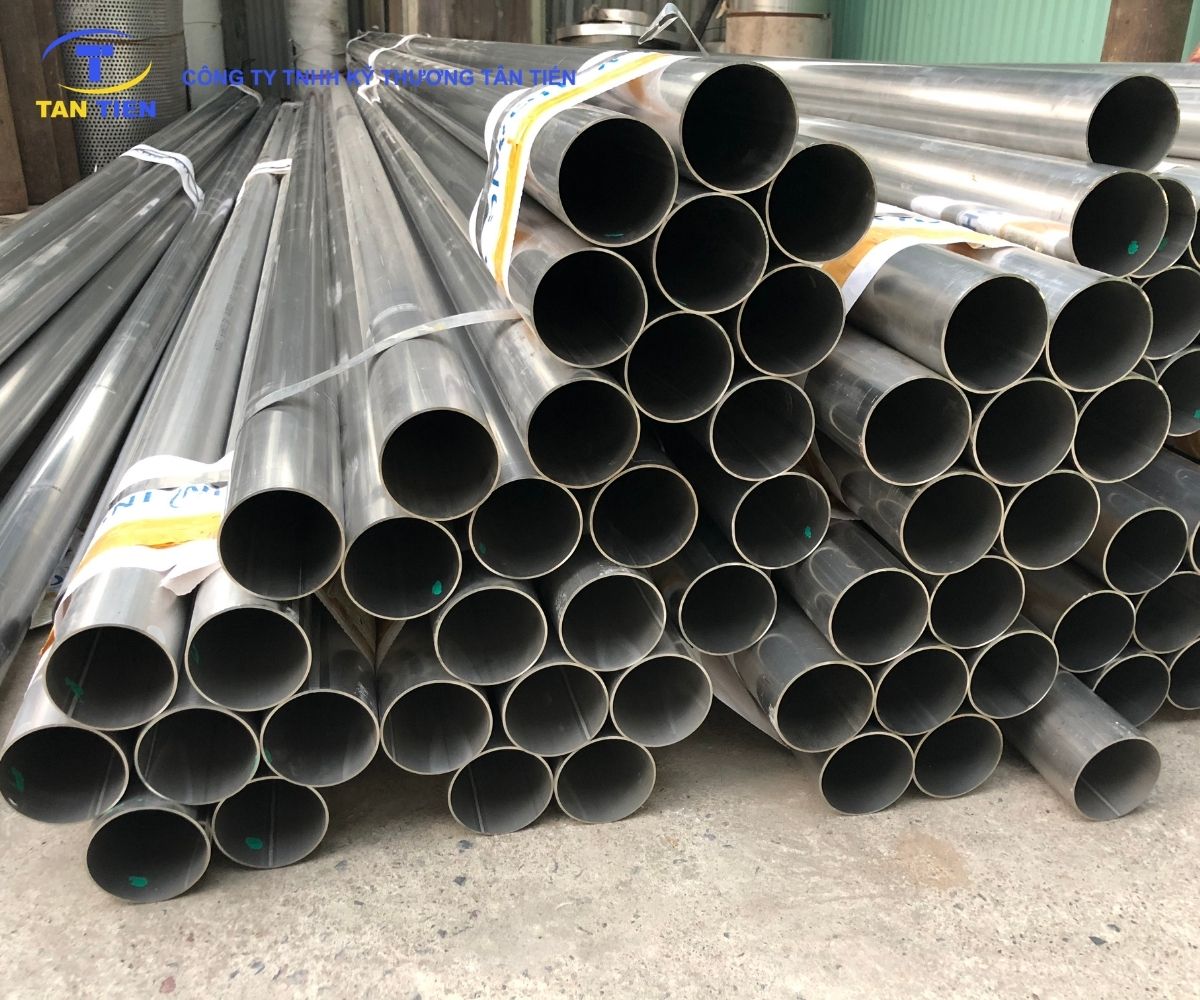

Hình 4: Kho hàng ống inox đa dạng kích thước và độ dày luôn sẵn sàng đáp ứng các yêu cầu khắt khe của dự án.
